Zabudowa telewizora z podświetleniem taśmą led

szpachlowanie ozdovbnej półki z regipsu na głośnik basowy i ramki ze zdjęciami w zabudowie telewizora
szpachlowanie ozdovbnej półki z regipsu na głośnik basowy i ramki ze zdjęciami w zabudowie telewizora


W dzisiejszym wpisie zaprezentuje Wam moje wykonanie zabudowy pod wiszący na ścianie telewizor, oraz zestaw kina domowego.
Zdecydowaliśmy się na taką zabudowę ze względu na chęć ukrycia wszystkich tych kabli od urządzeń audio video.
Zabudowa wykonana jest na zasadzie ścianki z wnękami oraz półką w górnej części zabudowy.
Obwód zabudowy będzie podświetlony białym światłem taśmy led, zainstalowanej we wnęce na obrzeżu konstrukcji.
Dolna wnęka jest przygotowana pod szafkę meblową (typową pod tv z Ikeii) z dwiema półkami i szufladami w których swoje miejsce znajdą tuner satelitarny, odtwarzacz kina domowego, a w szufladach płyty, okularki 3d i inne gadżety wszechobecne w takich miejscach.

stelaż zabudowy telewizowa z półkami na płyty dvd, głośniki, i zdjęcia przykręcone płyty kartonowo-gipsowe rigips na zabudowie telewizora zabudowa wiszącego telewizora, ukryte kable, spoinowanie połączeń płyt

w dalszej części wpisu przedstawię szczegóły dot. zabudowy…

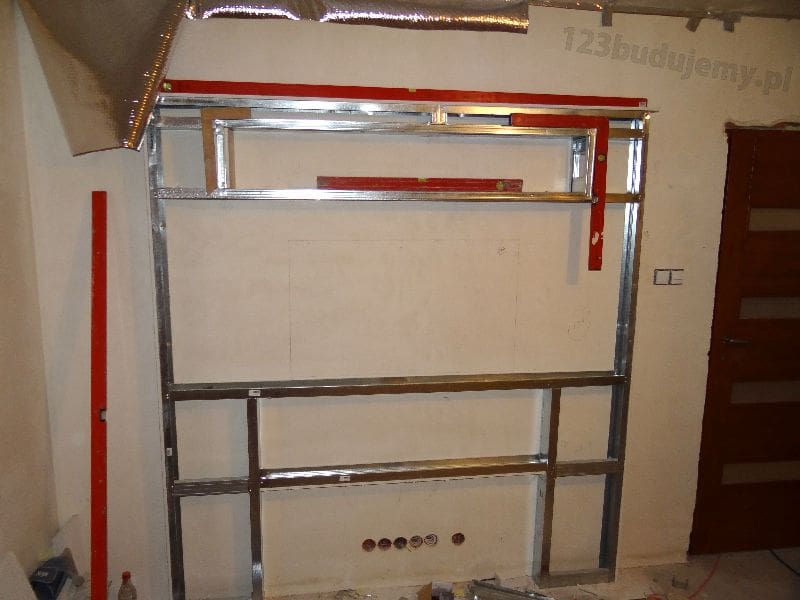

Do wykonania tzw. ruszty czyli stelaża wykorzystałem głównie profile UW 100 z których wykonuje się ściany. Ich grubość 10cm pozwoliła mi się w łatwy sposób odsunąć od ściany pokoju o 10cm. Co pozwoli mi ukryć kable podłączone do telewizora.
Budowę konstrukcji zacząłem od przykręcenia profili UW 100 do ściany.

stelaż pod zabudowę telewizora budowa stelaża zabudowy kina domowego, konstrukcja z profili konstrukcja z profili zabudowy kina domowego, TV building, TV-Gebäude

Do wykonania środkowej część stelaża zastosowałem profile ścienne wzdłużne CW 100, które nakreśliły mi ścianki górnej półki, oraz dolnej wnęki na szafkę meblową.
Górna półka nad telewizorem będzie wklęsła w konstrukcję na głębokość macierzystej ściany oraz będzie wystawać z konstrukcji o 5cm. Posłuży jako półka na głośnik środkowy do zestawu audio kina domowego oraz na drobne wystawki np. ramki ze zdjęciami itp. Do jej wykonania użyłem profili ud30 i cd60 skręcając je i nitując zgodnie ze sztuką opisywaną w innych wpisach nas blogu dbałość o odpowiednie kąty i poziomy profili.
Jak widać na poniższych zdjęciach dwa poziome profile CW100 są do siebie skierowane środkami. Przykręcona została do nich płyta osb grubości bodajże 1,2 cm, do której przykręcę uchwyt ścienny na telewizor. Zapewni mi ona pewność montażu telewizora i wewnętrzny spokój o niego, niż jakby miał być przykręcony tylko do płyty kartonowo-gipsowej.
Po montażu uchwytu otwornicą wywiercę otwór fi 60 na kable które będą podłączone do tv.

ścianka z wnękami w formie półek tworząca zabudową telewizora zabudowa telewizora, półka z kartongipsu nad wiszącym telewizoram, kable schowane w ścianie płyta osb do której będzie przykręcony uchwyt na telewizor

Po skręceniu i zanitowaniu wszystkich profili,do stelaża górnej półki oraz profili uw100 na tworzących obwód zabudowy przykręcałem odpowiednio po docinane płyty kartongips. Na obwodzie na połączenia ściana-płyta dawałem taśmę papierową, wykończenie tych ścianek musiałem wykonać przed przystąpieniem do kolejnego etapu, ponieważ później było by mi mniej wygodnie szpachlować i docierać te części konstrukcji.

Do wykonaniu powyższych prac przystąpiłem do przykręcenia profili UW100, a w zasadzie do wsadzenia ich pomiędzy profile uw100 obwodowe a przykręconą do nich płytę regipsu. Profile dość łatwo wchodziły w to miejsce ponieważ zostawiałem sobie kilka centymetrów miejsca wkręcając wkręty które trzymają boczne płyty kg. Gdzieniegdzie złapałem pchełkami wkręcając od środkowej części konstrukcji oba profile uw dla lepszego trzymania się konstrukcji.
Uzyskałem teraz 9cm wnęką stworzoną przez profil uw100, na jej ściankę boczną przykręciłem 3cm pasek z płyty kartongips.
Wszystko ładnie widać na zdjęciach.

zabudowa telewizora z podświetleniem taśmą led wnęka na taśmę led rzucającą poświatę na obwodzie zabudowy tv półka z płyt kartongips w zabudowie  tv i kona domowego

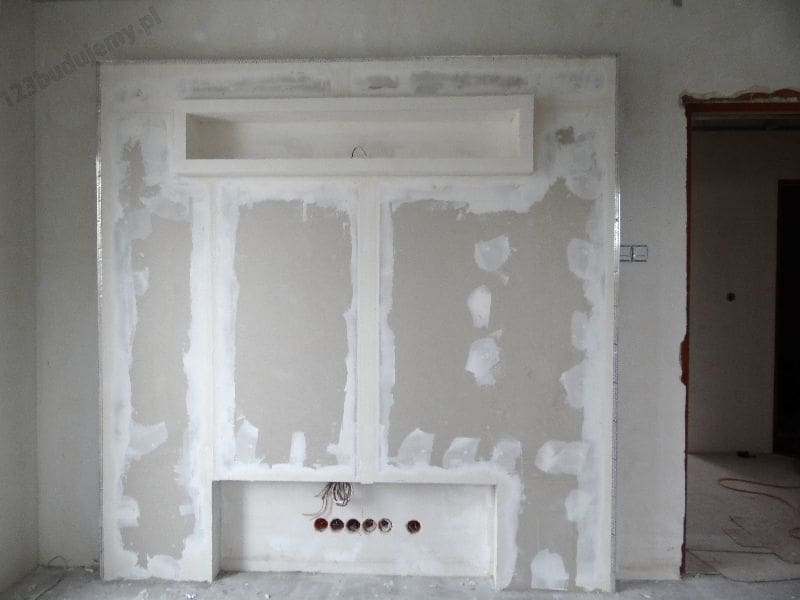

Kolejny etap prac to przykręcanie płyty kartonowo-gipsowej na przednią część zabudowy, szpachlowanie, spoinowanie połączeń płyt.
Na wszystkie krawędzie dawałem narożniki i pół narożniki aluminiowe, następnie je szpachlowałem i przyklejałem na nie flizelinę zatopioną w gips szpachlowy.
Do spoinowania połączeń płyt stosowałem gips knauf uniflott, zatapiałem w nim flizelinę, na połączenie płyta ściana stosowałem taśmę papierową do narożników wewnętrznych Tanią 18zł/rolka z liroja.
W konstrukcji oczywiście przewidziałem i zamontowałem przewody do głośników oraz podświetlenia taśmą led. Zakładam że będziemy kiedyś mieć ochotę na system kina domowego 5.1, przygotowałem przewody po jednym na każdy bok konstrukcji, jeden na głośnik środkowy, i już wcześniej w ścianie mam ułożone przewody na tylne głośniki.

zabudowa telewizora led na ścianie na uchwyt do tv wnęka w zabudowie telewizora na taśmę led oświetlającą obwód zabudowy zabudowa telewizora od boku, wnęka na taśmę led podświetlenie ściany
wnęka na taśme led w ramie zabudowy telewizora, ozdobnej ścianki z płyt kg szpachlowanie ozdovbnej półki z regipsu na głośnik basowy i ramki ze zdjęciami w zabudowie telewizora narożnik i półnarożnik na obramowaniu zabudowy tv
zabudowa telewizora wiszącego na ścianie, przewody poukrywane w korycie w ściance widok z boku zabudowy telewizora, ozdobna półka na ozdoby i zdjęcia zabudowa telewizora samsung, telewizor led wiszący na ścianie
półką z kartongipsu nad telewizorem w zabudowie tv wnęka w konstrukcji na szafkę meblową z półkami na tuner satelitarny, kino domowe, dvd, bluelayer zabudowa telewizora 123budujemy

Kolejne aktualizacje jak tylko się coś zmieni przy tej konstrukcji, subskrybujcie !
Jak macie jakieś pytania – pytajcie w komentarzach, więcej zdjęć w galerii kwiecień 2012.
Zapraszam również do wpisu pt:”Poszukiwanie inspiracji zabudowa telewizora” galeria zdjęć znalezionych w internecie.

Zapraszam do dyskusji w tym temacie na forum dyskusyjnym
