Oświetlenie 2 włączniki krzyżowy schodowy

Założenie: oświetlenie schodów, dwa włączniki, zarówno na dole jak i na górze można gasić i zaświecać światło.
Wykonanie: potrzebujemy 3 przewody miedzy włącznikami, podłączamy je wg schematów:

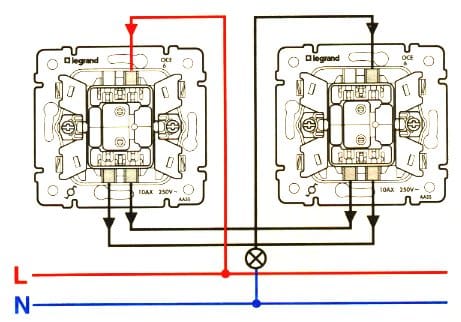

schemat1:
czerwony to faza niebieski zero (od żarówki do łącznika też powinno być na niebiesko) a czarne to pomocnicze (faza).
Jeżeli nie poprowadziliśmy kabla 4 żyłowego między włącznikami, i posiadamy kabel 3 żyłowy zwykle podłączamy zielono żółty jako czarny (patrz schemat). Polecam przemalowanie go czarnym pisakiem, by ktoś kiedyś nie pomylił go z uziemieniem.

schemat 2

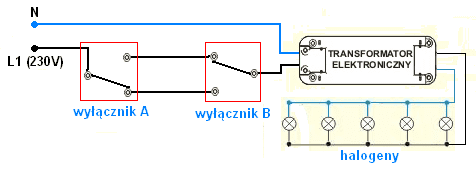

schemat 3

w dalszej części… wyłącznik krzyżowy (czytaj dalej)

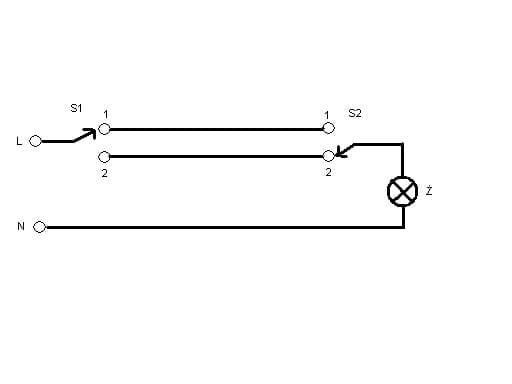

Układ jest zasilany z sieci energetycznej (zacisk oznaczony L przyłączony jest do przewodu fazowego (“fazy”), a zacisk N do przewodu neutralnego (zerowego, “zera”). Kułko z X – to żarówka. Są też dwa wyłączniki (np. jeden na jednym końcu korytarza, a drugi na drugim). Zasada działania tego układu jest bardzo prosta. Otóż, kiedy przez żarówkę będzie płynął prąd (żarówka będzie świecić)? Ano wtedy, gdy obwód będzie zamknięty (obwód będzie stanowił zamkniętą drogę dla przepływu prądu). W tym układzie będzie to możliwe wtedy, gdy oba wyłączniki S1 i S2 znajdą się w pozycji 1, lub w pozycji 2. W pozostałych kombinacjach położeń wyłączników żarówka nie będzie się palić (obwód będzie otwarty, nie będzie odpowiedniej drogi by prąd mógł przez obwód przepłynąć).

Trzy włączniki.  Włącznik krzyżowy #
Istnieje możliwość rozszerzenia naszej instalacji oświetlenia schodowego o kolejne włączniki.
Musimy zastosować wtedy dodatkowy wyłącznik tzw. krzyżowy zwykle oznaczany #. Jest on środkowym elementem instalacji. ( w rzypadku trzech włączników)
przykład z mojego domu :
dół schodów faza—wyłącznik schodowy— góra schodów wyłącznik krzyżowy—- koniec korytarza wyłącznik schodowy.
Wg schematu:

Mam już wprawę i wiem jak podłączyć włącznik krzyżowy firmy Ospel seria Impresja :-)
O tuż mamy sobie ładny włączniczek a na nim na dziergany schemacik, dla laików zupełnie nie czytelny.
Są więc cztery wejścia na górze jedno czerwone a na dole pierwsze białe, jedno czerwone, i drugie białe.
Oznaczamy sobie nasze przewody jak na schemacie powyżej P,1,2,3.

i podpinamy:   A i C to P i 2, a B i D to 3 i 1

Uwaga pamiętajmy testując już podpięte włączniki testujcie z zapiętą klapką na wyłączniku krzyżowym, gdyż przełącza on dwa styki.
Ja popełniłem błąd i przełączałem palcem tylko jeden styk, i działy się herezje.

Masz pytanie ? zadaj w komentarzach poniżej
