W pracach przeładunkowych, montażowych i ogólnobudowlanych kluczowe znaczenie ma bezpieczne podnoszenie ładunków o dużej masie. Podstawowym osprzętem dźwignicowym wykorzystywanym na placach budowy są zawiesia linowe, które łączą hak żurawia lub wciągarki z przenoszonym elementem. Dzięki dużej wytrzymałości na rozciąganie oraz elastyczności stalowej liny, zapewniają one stabilność i bezpieczeństwo nawet przy manipulowaniu nietypowymi prefabrykatami.
Konstrukcja i rodzaje: jakie zawiesia linowe wyróżniamy?
Zgodnie z normą PN-EN 13414-1, zawiesie ze stalowej liny składa się z liny nośnej, kauszy oraz odpowiednio zaciśniętych tulei aluminiowych lub splotów ręcznych. Na rynku dostępne są różne zawiesia linowe dostosowane do specyfiki podnoszonego ładunku:
- Zawiesia linowe jednocięgnowe (1C): Podstawowe cięgno zakończone hakiem z zapadką bezpieczeństwa, idealne do prostych zawiesi punktowych.

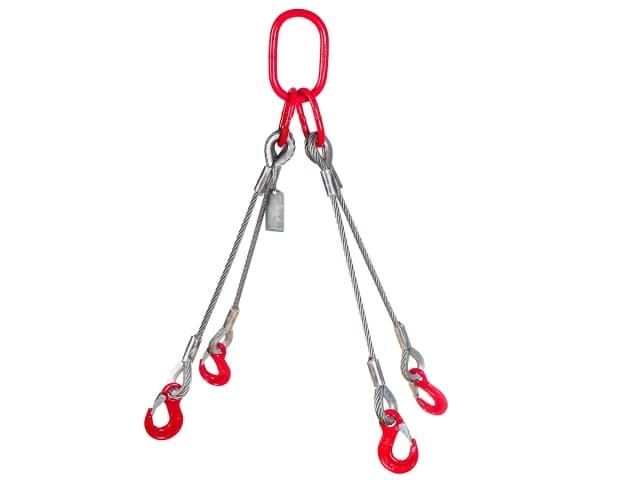

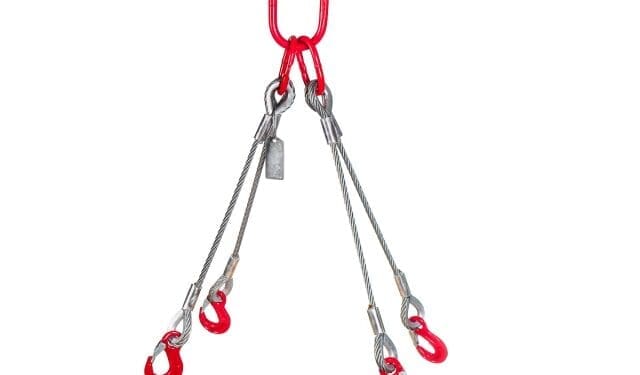

- Zawiesia linowe wielocięgnowe (2C, 3C, 4C): Układy dwóch, trzech lub czterech ramion połączonych wspólnym ogniwem górnym. Umożliwiają stabilne transportowanie płyt stropowych, kontenerów czy prefabrykatów żelbetowych.
- Zawiesia o obwodzie zamkniętym (gromety): Wykonywane w pętli, stosowane w opasaniu belek, rur i elementów o gładkich powierzchniach.
Współczynnik bezpieczeństwa i dopuszczalne obciążenie robocze (DOR/WLL)
Każde atestowane zawiesie musi posiadać trwałą metalową zawieszkę identyfikacyjną z wybitym numerem fabrycznym, znakiem CE oraz dopuszczalnym obciążeniem roboczym (DOR). W przypadku lin stalowych standardowy współczynnik bezpieczeństwa wynosi 5:1. Ponadto przed każdym użyciem operator lub hakowy ma obowiązek sprawdzić stan techniczny splotów – pęknięte druty, zagniecenia liny czy korozja dyskwalifikują sprzęt z dalszej eksploatacji.
Więcej na temat materiałów stalowych w budownictwie przeczytasz w naszym artykule omawiającym pręty walcowane – zastosowanie i właściwości.
Podsumowanie zasad eksploatacji osprzętu dźwignicowego
Podsumowując, certyfikowane zawiesia linowe to niezastąpiony element wyposażenia każdego placu budowy i hali przemysłowej. Regularne przeglądy techniczne oraz przestrzeganie kątów pracy cięgien gwarantują pełne bezpieczeństwo pracowników i chronią transportowane materiały przed uszkodzeniem.
Normy EN 13414-1, współczynnik bezpieczeństwa (SF 5:1) i inspekcja zużycia lin stalowych
Zawiesia linowe ze stali ocynkowanej są podstawowym osprzętem dźwignicowym przy rozładunku prefabrykatów, zbrojenia i maszyn budowlanych:
| Typ zawiesia linowego | Konstrukcja splotu liny | Zakończenie pętli | Dopuszczalne Obciążenie Robocze (DOR) |
|---|---|---|---|
| Zawiesie linowe 1-cięgnowe | 6×19 lub 6×36 z rdzeniem stalowym (IWRC) | Tuleja aluminiowa zaprasowana hydraulicznie (talurit) z kauszą | Od 1,0 do 12,5 tony na cięgno w układzie pionowym. |
| Zawiesie 4-cięgnowe z hakami bezpiecznymi | Lina elastyczna wielosplotkowa | Ogniwo główne zbiorcze + haki z zapadką samozatrzaskową | DOR zależne od kąta rozwarcia ramion (kąt do 45°: współczynnik 2,1; do 60°: 1,5). |
| Zawiesie bezkońcowe (grommet) | Zamknięta pętla ze splotem spiralnym | Zapleciona bez zgrubień zaciskowych | Podnoszenie ciężkich walców, rur i elementów o gładkich powierzchniach w układzie na zaciąg (choker). |
Najczęściej zadawane pytania (FAQ)
Kiedy zawiesie linowe musi zostać bezwzględnie wycofane z eksploatacji?
Zawiesie należy wycofać przy: zerwaniu pojedynczego splotu, pęknięciu więcej niż 6 drutów na długości 6 średnic liny, deformacji typu „koszyczek” lub załamania, pęknięciu tulei zaciskowej oraz śladach korozji wżerowej.
Co oznacza kolorowa zawieszka (atest) na zawiesiu dźwignicowym?
Metalowa tabliczka znamionowa zawiera: znak CE, numer fabryczny, DOR (Dopuszczalne Obciążenie Robocze w tonach), datę produkcji oraz normę EN 13414. Używanie zawiesia bez czytelnej tabliczki jest surowo zabronione przez UDT.
Jak kąt rozwarcia cięgien wpływa na nośność zawiesia wielocięgnowego?
Im większy kąt między cięgnami, tym większa siła rozrywająca działająca na każde ramię. Kąt rozwarcia cięgien nigdy nie może przekraczać 60° (kąt z pionem max 45°).
