Z początkiem lutego rozpoczęliśmy prace związane z wykonaniem stelaża sufitu podwieszanego z płyt kartonowo-gipsowych na poddaszu.
Pierwszy etap zabudowy poddasza to dokładne wymierzenie i wytyczenie lini, gdzie będą montowane profile przyścienne UD30.
Do tych czynności niezbędna się okazała poziomica wodna tzw. szlaufwaga, pozwoliła wyznaczyć poziomy jednakowe na każdej ze ścian.
Kolejnym etapem było przykręcanie profili przyściennych ud30. Z początku używałem kołków szybkiego montażu do przytwierdzania profili do ścian.Niestety często musiałem jakoś poprawiać trzymanie kołków w ścianie ponieważ ściany mamy z pustaków protherm. Są to pustaki z pustymi przestrzeniami,w których kołki szybkiego montażu nie bardzo się chciały stabilnie trzymać. Udało mi się znaleźć idealne kołki do montażu w tego typu pustakach jak protherm czy max. Kołki Wkrętmet KPS 8x65n spełniły wszelkie moje oczekiwania, doskonale trzymając profile do ściany.
 |  |  |
Zapraszamy do dalszej lektury…
Profile ścienne ud30 podklejałem akustyczną taśmą, wyczytałem gdzieś że dzięki takiej taśmie nie przenoszą się dźwięki z innych pomieszczeń. Jak na kawałek gąbki tania nie była więc przyklejałem głównie w pokojach, gdzie takie niechciane dźwięki łatwiej wychwycić w nocnej ciszy.
Do profili poprzecznych cd60 użyliśmy wieszaków do poddaszy tzw. grzybków czy grzybkowych wieszaków, jak zwał tak zwał. Zakupiłem też wieszaki ES, lecz po zastosowaniu grzybkowych nie użyłem chyba żadnego wieszaka ES. Zalety wieszaków do poddaszy to ich łatwość montażu – dwa wkręty do drewna wkręcane w boczną ściankę krokwi, a profil cd wciskamy by zaskoczył w zagłębienia wieszaka, równie łatwo możemy profil zdjąć by np.zastosować drugą poprzeczną warstwę ocieplenia wełną mineralną.
Profile cd dawaliśmy co 40cm. Do ścianki kolankowej przykręciłem specjalny profil V, który podtrzymuje punkt styku płyty kartongips ze ścianką kolankową.
 |  |  |

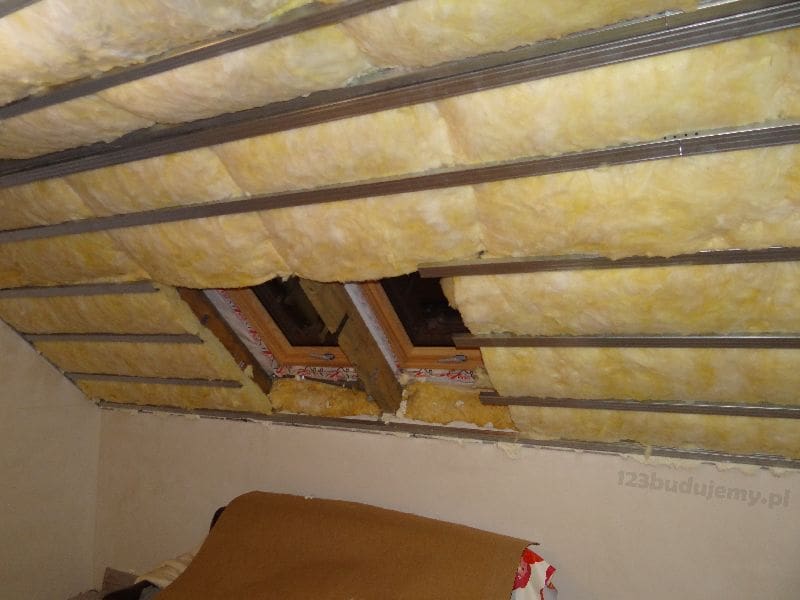

Druga warstwa ocieplenia wełną mineralną

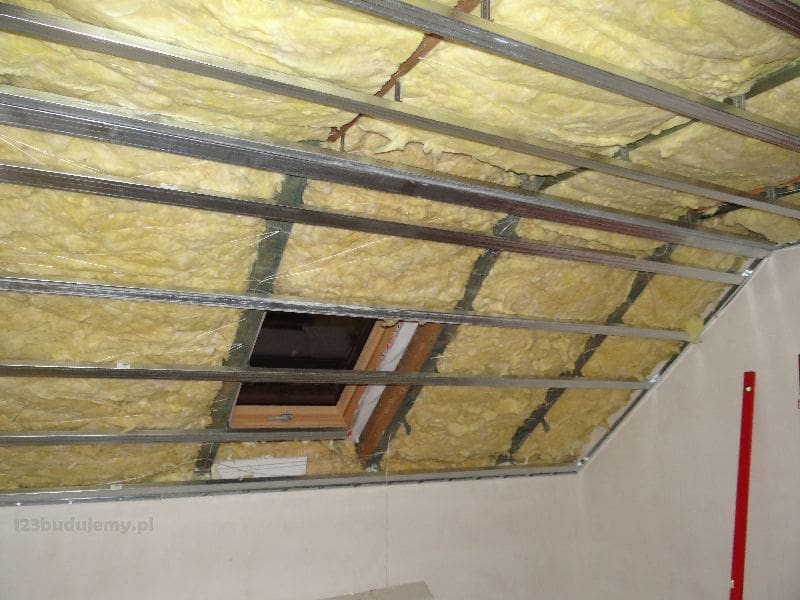

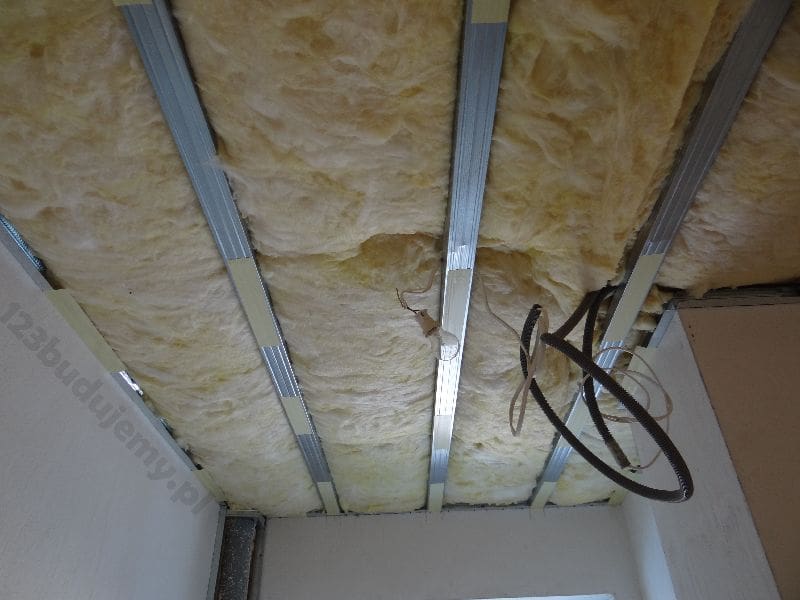

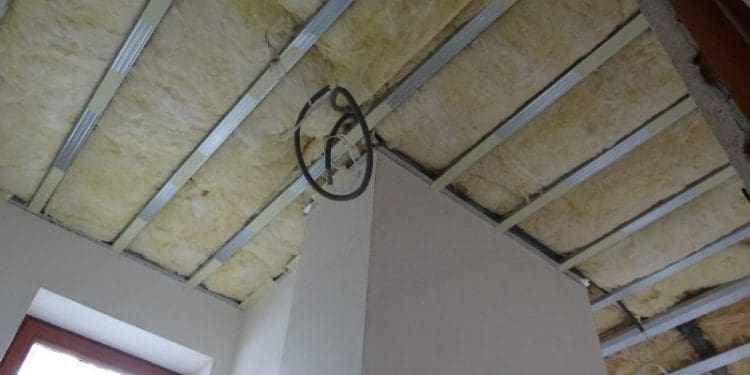

Po zbudowaniu stelaża z profili ud i cd, przyszedł czas na drugą warstwę ocieplenia powierzchni skosów i sufitu wełną mineralną. Zastanawiając się nad materiałem do ocieplenia rozważaliśmy wełnę mineralną i styropian. Ostatecznie wybór padł na wełnę, ale niezdecydowanym polecam lekturę tego artykułu. Oprócz wełny i styropianu jest tam też trochę informacji o piance pur, która też wydaje się ciekawą alternatywą.
Druga warstwa idzie w poprzek pierwszej by wyeliminować tzw. mostki termiczne. Dzięki zastosowaniu właśnie wieszaków do poddaszy łatwo zdemontowaliśmy profile cd po czym wcisnęliśmy odpowiednio wycięte odcinki wełny na te uchwyty a następnie nałożyliśmy już ostatecznie profile cd.
Grubość ocieplenia na poddaszu: pierwsza warstwa 18cm pomiędzy krokwiami, druga warstwa 10cm poprzecznie.
 |  |  |

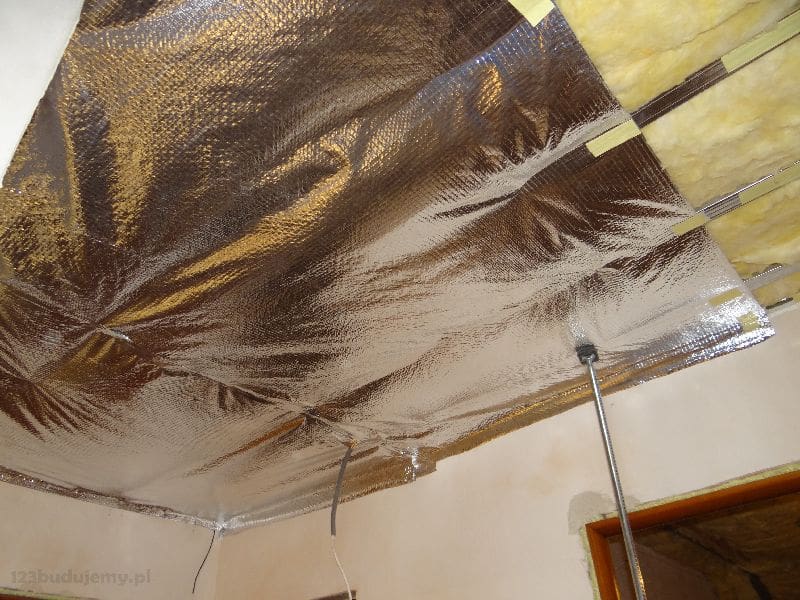

Paroizolacja
Kolejnym etapem zabudowy poddasza jest przyklejenie foli paroizolacyjnej do stelaża za pomocą taśmy dwustronnej.
Po zasięgnięciu opinii na internetowych forach wybraliśmy metalizowaną folię paroizolacyjną srebrną. Jest to droższe rozwiązanie niż tradycyjna żółta folia. Metalizowana paroizolacyjna folia pozwala jeszcze lepiej izolować ciepło w ogrzewanych pomieszczeniach. więcej informacji o tych folia znajdziecie na goole (swoją opinie możesz zostawić poniżej wpisu w komentarzach).
Koszt zastosowanej foli 165 zł/75m2 rolka (zakupiłem dwie rolki)
 |  |  |

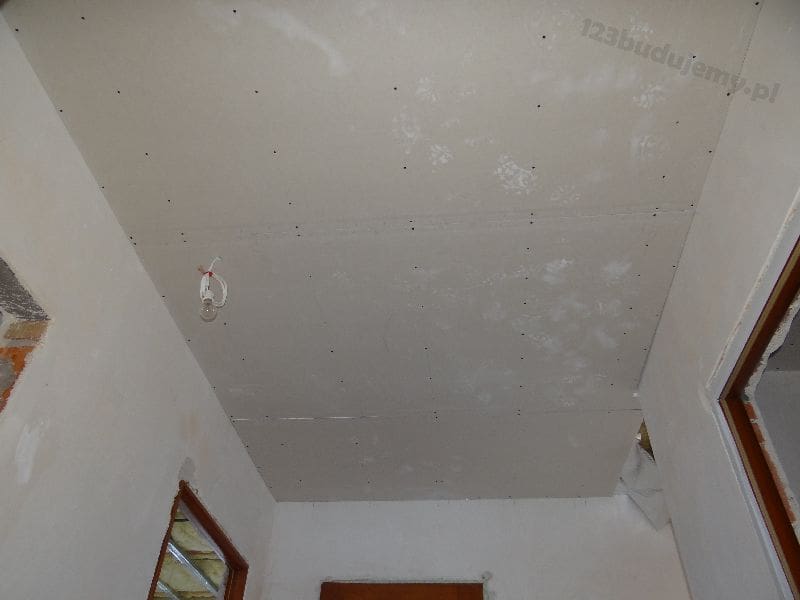

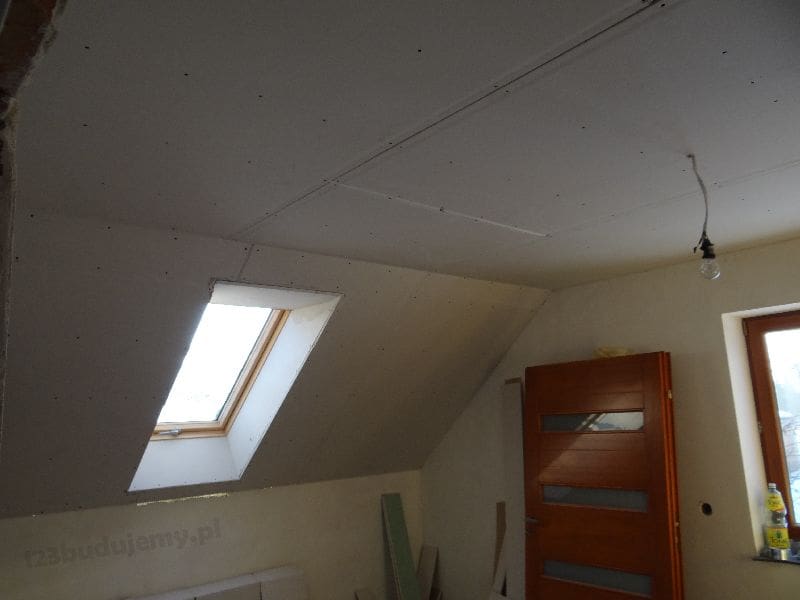

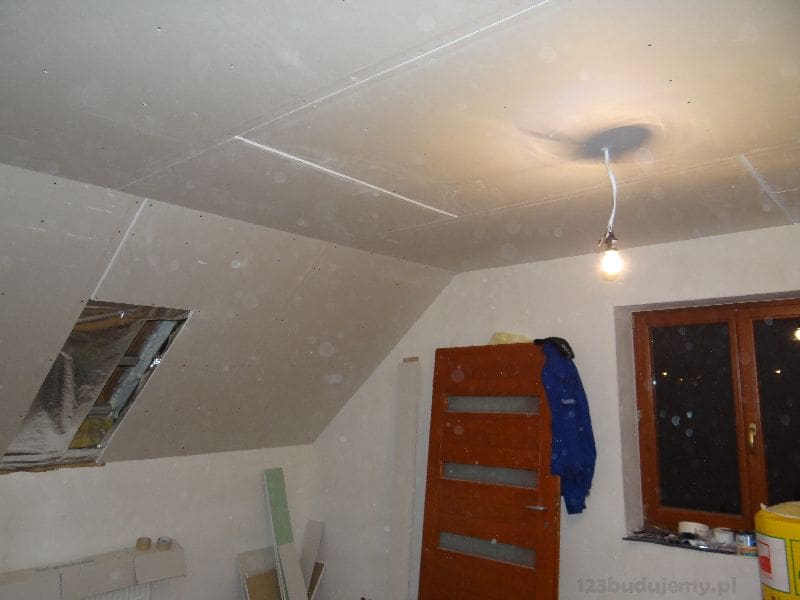

Przykręcanie płyt kartonowo-gipsowych
Mamy już przyklejoną na stelażu folie paroizolacyjną, wiec przyszła pora na kręcenie płyt kartongips do profili za pomocą wkrętów do profili stalowych 3,5×2,5 w odstępach co 20 cm.
Płyty kręciliśmy na zakładke na przemian, wszystkie nieoryginalne łączenia płyt fazowaliśmy pod kątem 45 stopni tarką do płyt kartonowo-gipsowych.
 |  |  |
 |  |  |

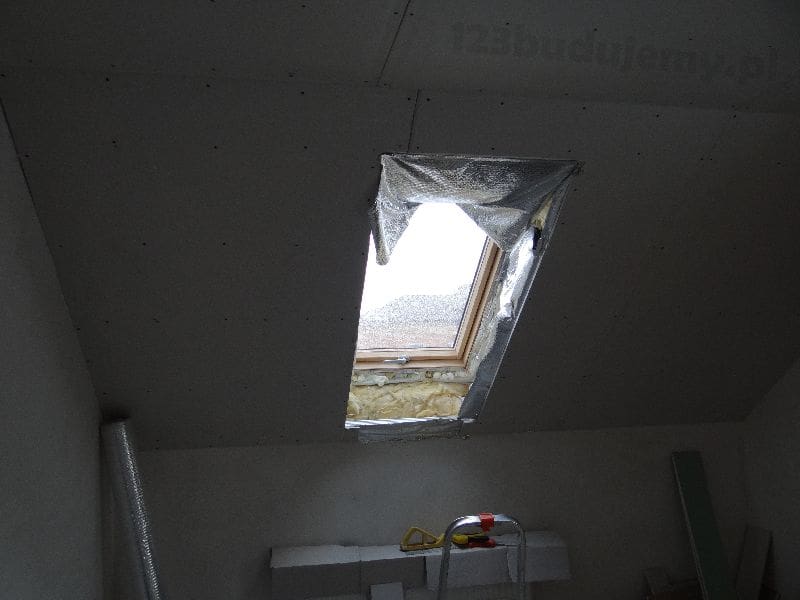

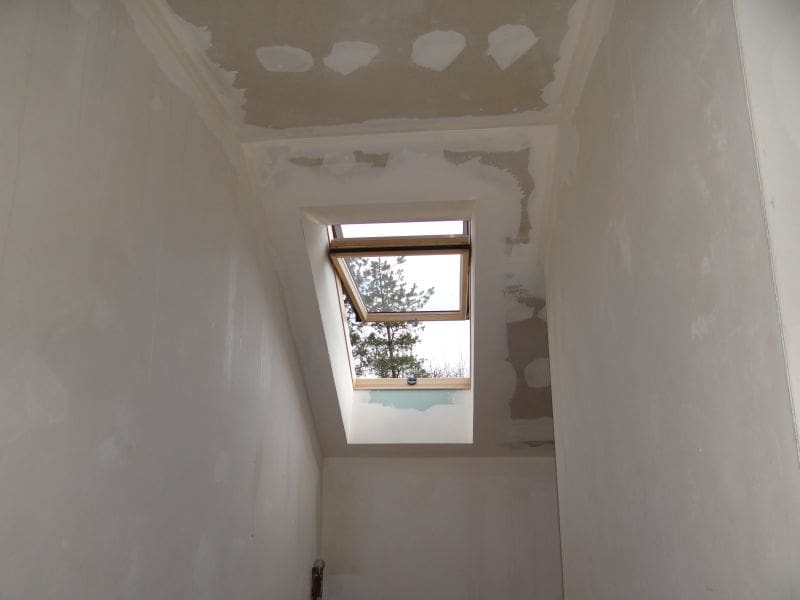

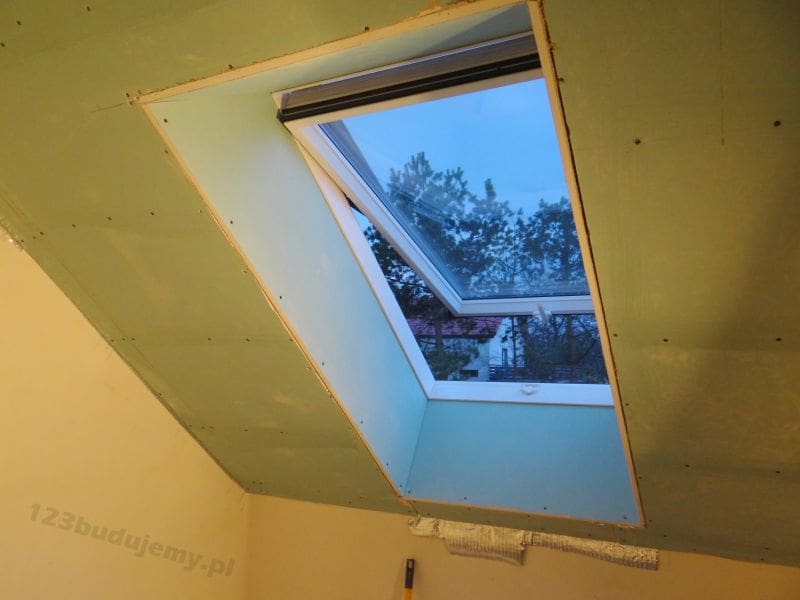

Obróbka płytami kartongips okien dachowych

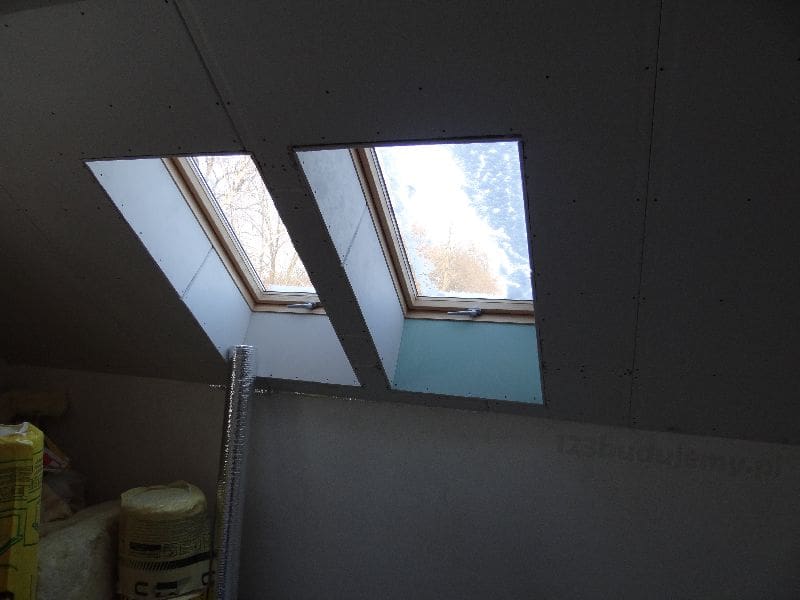

Ostatni etap dość pracochłonny to wykończenie okien dachowych płytami kartonowo-gipsowymi, a w naszym przypadku w dwuch pokojach podwójnych okien dachowych.
|  |  |
 |  |  |
Niezbędne narzędzia
 |
Kątownik mały, przyda się też duży |
 |
Bit do wkrętarki z ogranicznikiem |
 |
Zdzierak, tarka, hebel do płyt kg kartonowo-gipsowych |
  |
poziomica wodna, szlaufwaga waga wodna do mierzenia poziomów wysokości |
 |
Poziomica metrowa, dwumetrowa np. łata |
 |

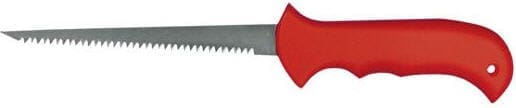

Piła do cięcia płyt kg kartongips |
 |
Zestaw otwornic |
Materiały
 |

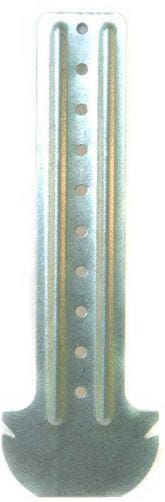

wieszak do poddaszy, grzybkowy |
 |
wieszak ES |
Przydatne linki
Opis wykonania stelaża przez norgips.pl
Zapraszamy do aktywnej dyskusji w komentarzach
więcej zdjęć znajdziecie w galerii luty 2012
Aktualizacja 15 Marzec 2013.
Na prośbę użytkownika Pstryk, udało mi się znaleźć jeszcze zdjęcia z obróbki okna dachowego.
 |  |  |

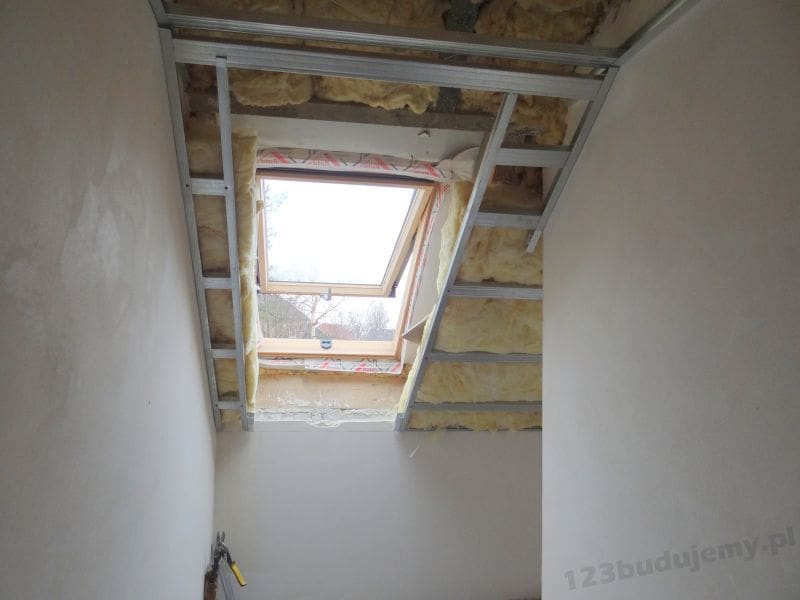

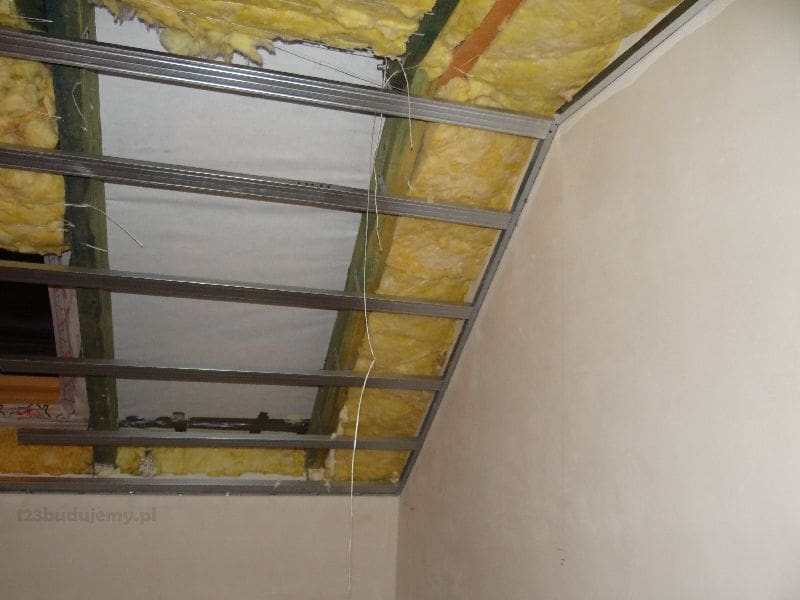

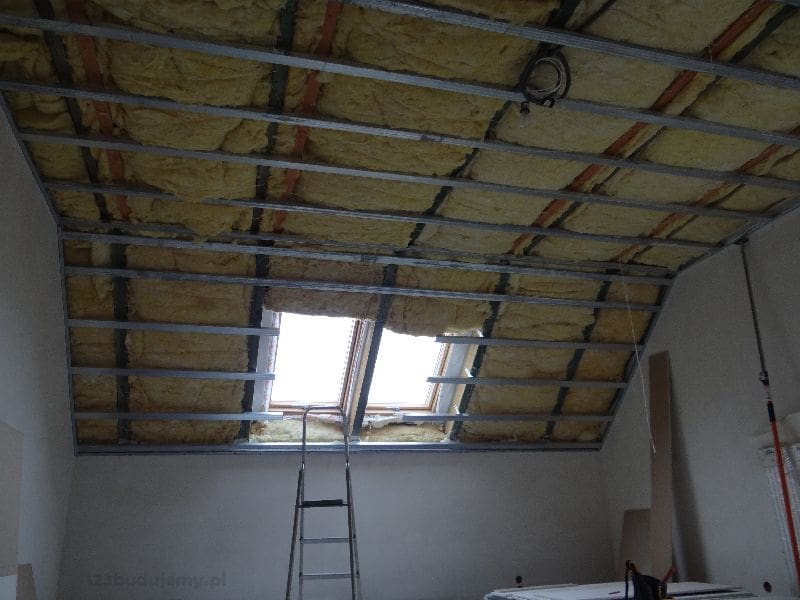

Wykonanie stelaża okna dachowego
 |  |
Remonty i wykończenia mieszkań pod klucz – sprawdź ofertę tutaj!
Witam,
Z różnych źródeł wyczytałem, że pomiędzy płytą gk a paroizolacją „aluminiową” konieczna jest szczelina ok. 2 cm, żeby folia poprawnie odbijała ciepło. W Waszym montażu tego nie zauważyłem, może to zbędna rzecz? Co Ty wy na to?
powiem Ci że pierwsze słyszę, fakt jestem amatorem, robiłem to z kolesiem który wykonał już kilkanaście takich prac. Ciekawe jak to fizycznie jest do zrobienia by była ta przestrzeń, pewnie folie trzebaby pod profilami dać. Większość zdjęć i relacji, poradników jakie znalazłem pokazywało że folie przykleja się taśmą dwustronną do profili tak jak u mnie.
Dobra robota! Piszę zarówno o artykule jak i wykonanej zabudowie. 🙂 Jestem chwile przed takimi samymi pracami. Na dzień dzisiejszy mam mase pytań i wątpliwości w tym temacie. Po przeczytaniu Twojego artykułu mam ich jakby więcej 😉 może jakbyś znalazł chwilę to byłbym wdzięczny za odpowiedź na poniższe.
1. W jaki sposób montowałeś wieszaki grzybkowe do krokwi żeby profile były w poziomie? Na filmie instruktażowym z linka montowali na wieszakach ES i _chyba_ łatwiej jest wypoziomować stelaż? (szczególnie na skosach)
2. Proszę o więcej szczegółów odnośnie gąbki akustycznej, rozumiem że jest ona zamontowana tylko przy profilach ściennych, tj. między ścianą a profilem, czy tak? Jakbyś jeszcze zdradził jaka to gąbka, jakiś symbol, kawałek zdjęcia etc.
3. Można prosić jakieś szczegóły odnośnie profilu V (tego przy ścianie kolankowej) czy montaż prosty, czy trzeba zwracać uwagę na jakieś szczegóły?
4. Wdzięczność moja byłaby wielka gdybyś opisał dokładniej zmagania z obróbką okien dachowych.
5. Jakbyś miał gdzieś zdjęcie z łączenia przycinanych karton gipsów (na jakiej długości trzeba sfazować?)
6. Odnośnie przyklejania folii paroizolacyjnej – czy taśmę dwustronną naklejałeś punktowo czy na całej długości profila?
7. Jak wyglądała technologia wykonanych prac wg. tego co robiłeś? (mi na dzień dzisiejszy wydaje się że powinno to wyglądać tak: najpierw pierwsza wastwa waty, potem stelaż, potem wciskanie drugiej warstwy ocieplenia między krokwie a stelaż, paroizolacja i karton-gipsy).
8. Jakieś patenty, porady jak zrobić dobrze (poziomo i równo) stelaż pod k-g, jak obrabiać łączenia płyt, na co zwracać uwagę, jak ustrzec się błędów…
ps. jest to najlepszy poradnik, opis zmagań z zabudową poddasza jaki udało mi się znaleźć w internecie – widać, że wiesz o czym piszesz. Prosto, konkretnie bez zbędnych informacji. Dziękuję i pozdrawiam. 🙂
ad.1 Grzybkowy przykręca się do boku krokwi, na początku też miałem zamiar użyć ESów (mam do sprzedania pudełko chyba 100szt), ale bardziej obeznany kolega z którym robiłem sufity poradził grzybki. Przekonałem się o ich zaletach przy drugiej warstwie wełny.
ad.2 Wyczytałem gdzieś że warto dać, przyklejałem na profilach UD przy ścianach, głównie podobno ma zapobiegać przenoszeniu hałasów i drgań na stelaż. Gąbka kupiona w leroymerlin, jedna z tańszych, są różne tanie i drogie, za pierwszym razem byłem zadowolony z taniej. za drugim niby taka sama była ale się strasznie do siebie kleiła i odrywała.
ad.3 Profil v przykręcasz jak ud, niektórzy robią z UD zaginając pod odpowiednim kątem jeden z boków, profil V montowałem na końcu przykładając poziomicę do zamontowanych już profili CD
ad.4 obróbkę okien zostawiłem obeznanemu koledze, dużo dłubania, docinania i nerwów, szczególnie u mnie gdzie są podwójne.
ad.5 Poszukaj na google images, frezowałem taką skrobaczką bodajże 1 cm
ad.6 punktowo przy dobrej (droższej) taśmie dwustronnej , większe odcinki przy najtańszej taśmie. Ważna jest też temperatura w pomieszczeniu, jak było zimo taśma się nie chciała kleić, raczej kup droższą i punktowo klej.
ad.7 dokładnie jak napisałeś. A jak zastosujesz grzybki to nie wtykasz wełny tylko sobie ściągasz elegancko profile CD60 rozciągasz pas wełny wciskając ją w grzybki (przebijając wełnę) i na spokojnie zakładasz ściągnięte profile CD60
ad.8. poziomica (długa 2,5m, 2m, 1,5m, 60cm) szlauf waga, ewentualnie laser.
Sznurek z kredą , dwie osoby, najważniejsze dobrze sobie wymierzyć.
ad.ps. dziękuje za uznanie, najlepsze jest to że ja też robiłem to pierwszy raz, nauczyłem się i postanowiłem się podzielić swoją wiedzą. Jakbyś również chciał to zrób fotorelację z opisem i prześlij mi, a zamieszczę we wpisie na blogu, dla potomnych.
Ad.1 trochę źle zadałem pytanie, chodziło mi o to jak ustawić „grzybki” w taki sposób aby po zamontowaniu rusztu i przykręcaniu płyt otrzymać równą płaszczyznę (bez nadmiernego „naginania” płyt do stelaża podczas przykręcania). Czy może nie warto sobie zawracać tym głowy i przykręcać w ten sposób żeby każdy grzybek tyle samo wystawał poniżej krokwi? Ciekawi mnie jak rozwiązałeś tą kwestię.
Ad.4 Może udałoby Ci się odnaleźć w archiwum zdjęcia jak powinno wyglądać obrobione okno przygotowane pod kartongipsy?
Ad.7 Chyba zdecyduje się na te grzybki o których piszesz, ten bezproblemowy (de)montaż stelaża mnie przekonuje.
Pytanie dodatkowe – te grzybki montuje się do boku krokwi, montowałeś je przed czy po pierwszej warstwie waty?
Dzięki za odpowiedzi, a jeżeli chodzi o fotorelację i opisy – postaram się coś zrobić w tym temacie. Myślę, że do końca kwietnia powinienem się uporać.
Ad.1 Niektórzy rozciągają sznurek, myśmy wkładali profil poprzeczny CD60 w profile przyścienne UD30 i za pomocą i przykładając poziomicę równali po kolei każdy profil i przykręcaliśmy grzybek do krokwi. Najpierw trzeba było zamontować dobrze dwa skrajne profile CD na dole i u góry.
Ad.4 Znalazłem tylko dwa na których jest stelaż.
Co mnie zdziwiło jako amatora, to to że nie ma żadnych profili pośrednich pomiędzy okna a stelażem, tylko profile CD są zakończone profilem UD na kształt otworu okiennego, płyta jest przykręcona do tego profilu i siedzi sobie w rowku okna (są różne metody – różne szkoły)
Ad.7 Po pierwszej warstwie, gdyż miałem ją wykonana już dużo wcześniej, wygodniej będzie przykręcać bez wełny.
to trzeba wiedziec jak to zrobiić, dlamnie to jest bardzo proste
A jak z płytami . Czy przykręcałeś płyty do profili przyściennych U30 i do profili V .
przyznam że łapałem gdzieniegdzie, choć podobno nie należny tego robić
Już jakiś czas masz tą zabudowę . Czy żadne pęknięcia się nie pojawiają , podobno dlatego nie można mocować płyt do tych profili . Też będę robił zabudowę i właśnie też gdzieś wyczytałem że nie powinno się przykręcać do tych profili . Mam znajomego , który zajmuje się budowlanką i on mówi żebym łączył bo to musi być sztywno zamocowane żeby nie pojawiały się pęknięcia i jestem w korpce jak to zrobić .
Jest tyle opinii ile wykonawców 🙂 wydaje mi się że więcej jednak kręci płyty do UD. W mojej konstrukcji puki co nie widzę żadnych pęknięć, stosowałem papier na łączenia i gips knaufa uniflott
Witam. Jakiej firmy miałeś te grzybki i profile , bo nie wiem czy te grzybki do wszystkich profili pasują . Grzybki też są chyba różne , jedne jak się wepnie to już nie można wypinać .
Grzybki dobrze mieć tej samej firmy co profile, w moim przypadku norgips
witam a co z przewodami do żyrandoli lub oświetlenia punktowego? Między czym a czym powinny być
Muszę przyznać, że bardzo ciekawy artykuł. Na pewno bardzo przydatny przy budowie domu.
rozwieje wątpliwości..nie przykręca sie płyty do profili UD…w skutek naprężeń ściany powstają pęknięcia …najlepiej przykleić taśmę malarska pomiędzy ścianę a regips…zaszpachlować i resztę taśmy odciąć…daje to nam pewność ze jeżeli pęknie łącznie , nie powstanie tzw. pajęczynka , tylko delikatna równa linia która będzie bardzo mało widoczna…
Super artykuł. Mam pytani: czy profil przyscienny UD30 należy połączyć wkrętami z profilami poprzecznymi CD60 ?
B. proszę o odpowiedź.
Dzięki za rady. Na pewno okażą się pomocne 😉
Czy płyty łączyłeś na oryginalnych krawędziach „prostych” czy każdą krawędź frezowałeś?
Jaki odstęp najlepiej dać między plytami +-2mm ??
Dobra izolacja termiczna to połowa sukcesu z sprawnym ogrzewaniu. Od siebie mogę polecić zastosowanie ogrzewania w formie pompy ciepła, jeżeli jeszcze nie jest zainstalowane oszczędność nawet do 60%. Na poddaszu także warto mieć klimatyzację, w lecie dobra izolacja pomoże utrzymać odpowiednią temperaturę i klimatyzator będzie miał mniej pracy, a w dzisiejszych czasach ceny pojedynczej jednostki z montażem to już nawet 3-4 tyś złotych.
witam .prawidłowe wykonanie docieplania jest zawsze w kolejności wełna folia i na koniec stelaż,folia powinna byc przyklejona do ściany klejem elastycznym a wszystkie otwory specjalna taśmą do izolacji poddasza
A za wełną jakiego producenta należy się rozglądać?? Na co patrzeć przy wyborze??
Dzień dobry,
Na pewno najważniejszym kryterium przy wyborze wełny, nie powinna być cena. Zalecam na początku zastanowić się nad jej przeznaczeniem, aby dopasować ją do specyfiki danego budynku czy prac. Następnie należy zwrócić szczególną uwagę na parametry techniczno-użytkowe. Najważniejszym z nich jest współczynnik przewodzenia ciepła (lambda), im jest on niższy, tym lepszym izolatorem jest dany materiał.
Pozdrawiam
Paweł Stefański
____________________
Online Ekspert ISOVER
Dzieciaki sasiadow na gorze mocno halasuja, jest to co najmniej frustrujace;/ Może powinnienem wytłumić halas, poprzez uzupełnienie scnianki karton gips? Zastanawiam się czy wełna pomoże.Ktoś ma doświadczenia z tym isover?
celuloza jest najlepsza w tym
Witam, ponawiam pytanie, czy uważacie , że 5 cm to za grubo?To może trochę mi zabrać „przestrzeń”w pomieszczeniu.
Dobrzewykonana praca, u siebie w domu też dawałem folie paroizolacyjną w ten sposób i myślę, że to najlepsze rozwiązanie…
Witam,jestem na etapie montażu profili i nie mogę sobie poradzic z wsunięciem profili
CD do UD po zamontowaniu wieszaków typu „grzybek” czy jest to jakiś sposób którego
nie potrafię rozszyfrować ,proszę Anię i Marcina o podpowiedż .Pozdrawiam
Sam bym nie umiał, żałuję, ale to jak z motyką na księżyc dla mnie 😉 Wolałem wziąć profesjonalistów. Zdecydowałem się na płyty gipsowo-kartonowe stąd hXXp://www.rigips.pl/systemy-rigips,Poddasza.htm#1 Z tym Rigistil wyszło jak trzeba, jestem zadowolony.
A nie można przykleić regipsu?
A kto Ci powiedział, że nie można? 😉 Można – ja przyklejam pianoklejem – lecisz sobie przy krawędzi i nakładasz na środku w równych odstępach, żeby równomiernie chwyciło. No chyba, że robisz ściankę działową na stelażu – wtedy klejenie nie ma sensu.
Nie słyszałem o pianokleju. Nie będzie mi się to rozpręzać?
Nieee – nie myl pianokleju z pianką. Owszem, on ma podobną konsystencję, ale jednak jest klejem, więc nie rozpręża się. Forma pianki po prostu ułatwia rozprowadzenie i pozwala wniknąć np. w drobne szczeliny w tynku.
A jaki pianoklej polecasz?
@lolek to już sam musisz sobie kilka przetestować. Ja używałem 60 Sekund od Tytana i bardzo mi pasował do moich prac i umiejętności. Ty musisz dopasować do swoich.
Spoko to wygląda, czyli generalnie warto próbować robić pewne rzeczy na własną rękę, o ile nie brakuje wiedzy i doświadczenia. Ogólnie wydaje mi się, że sporo takich prac pod względem jakości rozbija się o materiały czy narzędzia z jakich korzystamy. Też macie takie wrażenie, że warto czasami wydać trochę więcej, żeby efekt był lepszy? W kontekście Waszego wpisu było tak u mnie z kołkami do płyt g-k. Miałem te z marketu, niestety tandeta. Kupione potem w muntech24 były już na zupełnie innym poziomie pod względem jakości. Ale pewne rzeczy dopiero wychodzą z czasem i pewnie szeregu wydatków, jakie wcześniej poczyniliśmy już byśmy drugi raz nie powtórzyli. Gorzej gdy chodzi o naprawdę „strategiczne” elementy, a nie takie drobiazgi jak kołek montażowy.
Witam,
właśnie robię ocieplenie poddasza i wzoruję się na Państwa artykule. Jest chyba najprościej i najbardziej konkretnie opisanym tego typu źródłem jakie znalazłem 😀
Mam pytanie: czy profile CD przy ścianie działowej biegnącej równolegle z nimi jakoś Państwo przytwierdzali do tej działówki? Czy po prostu wiszą jak najbliżej ściany?
