Moja kolejna konstrukcja z płyt kartonowo-gipsowych to dwupoziomowy sufit przedpokoju na poddaszu. Konstrukcję tą wykonałem tuż po zakończeniu prac związanych z suchą zabudową poddasza.
Konstrukcje przykręcałem do właściwej konstrukcji zabudowy sufitu.
Część wklęsła prostokąt jest faktycznym poziomem zabudowy poddasza.

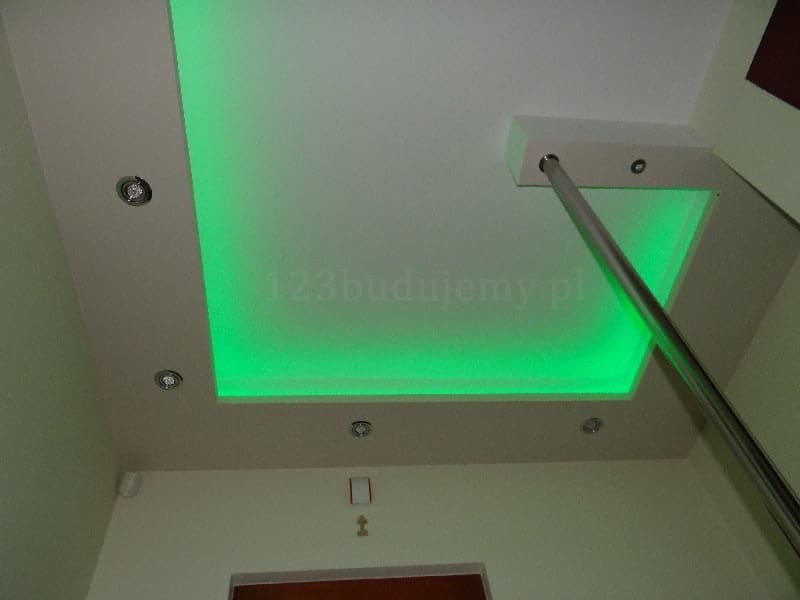

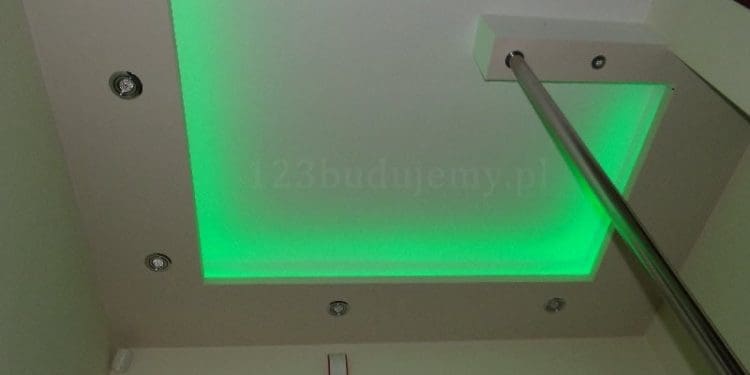

Tworzy efekt dwupoziomowego sufitu. W konstrukcji jest wnęką na podświetlenie taśmą led. Druga warstwa sufitu obniżona, jest miejscem na oświetlenie górne halogenowe.
 |  |  |
Projekt, przygotowanie podłoża rozmierzenie

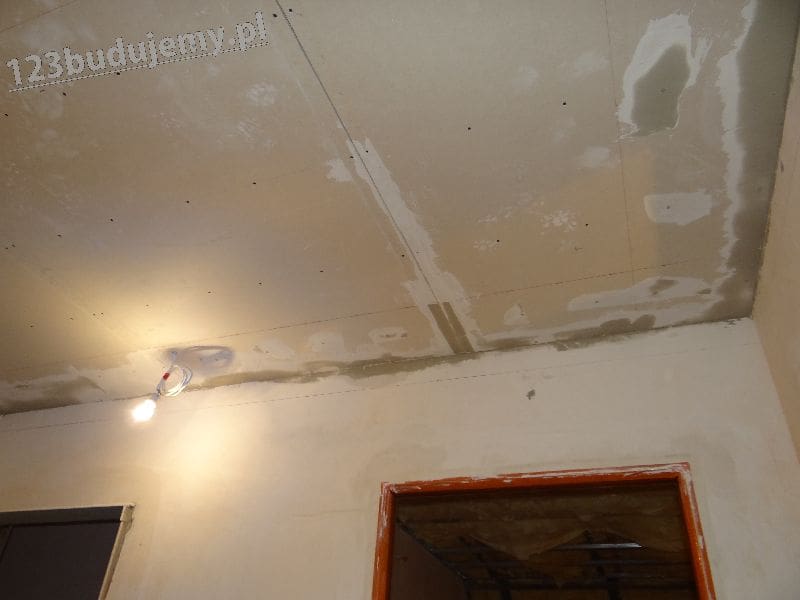

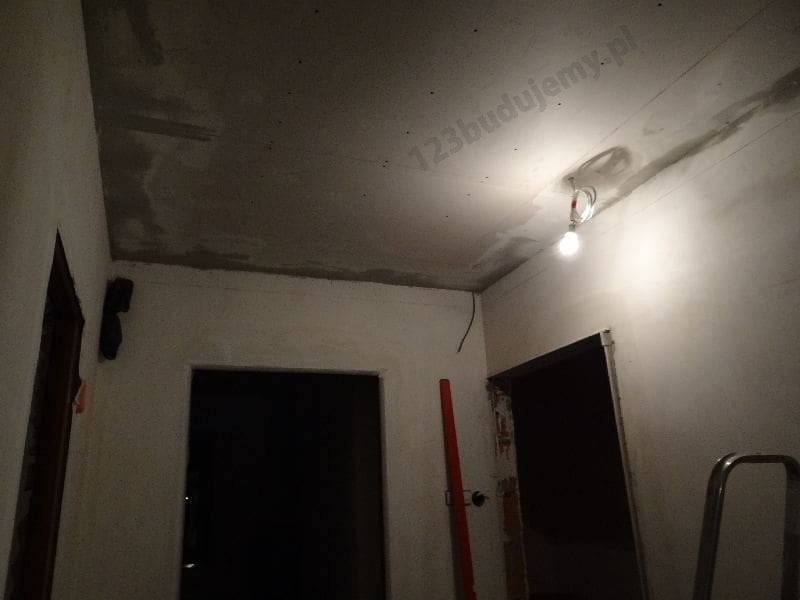

Pierwsze czynności to zaprojektowanie konstrukcji, rozmierzenie jaka odległość od ściany będzie najbardziej efektowna, następnie wykonałem spoinowanie płyt na suficie i w połączeniu ściana sufit. Jako że będzie to niewidoczne,ukryte w konstrukcji nie przykładałem się do staranności i wykorzystałem resztki starego gipsu, który znalazłem w garażu.
 |  |  |
Przykręcanie profili CD60, UW100, UD30

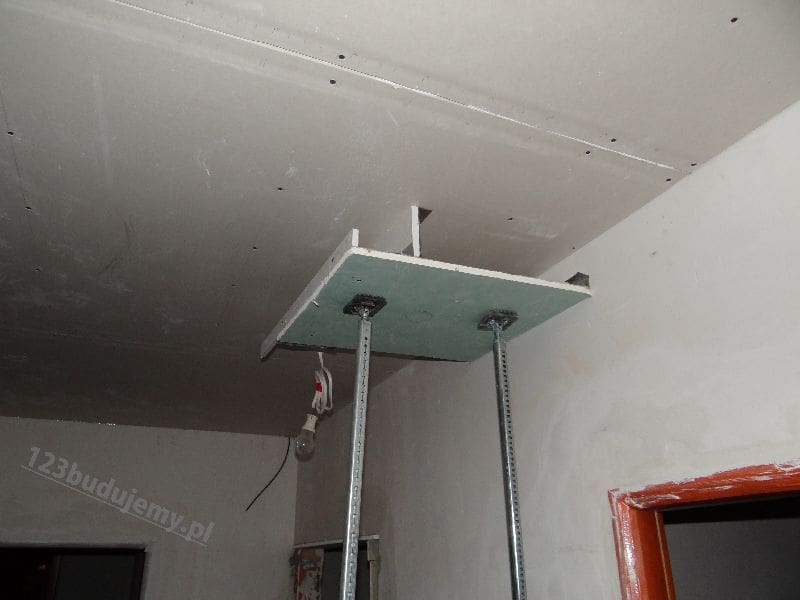

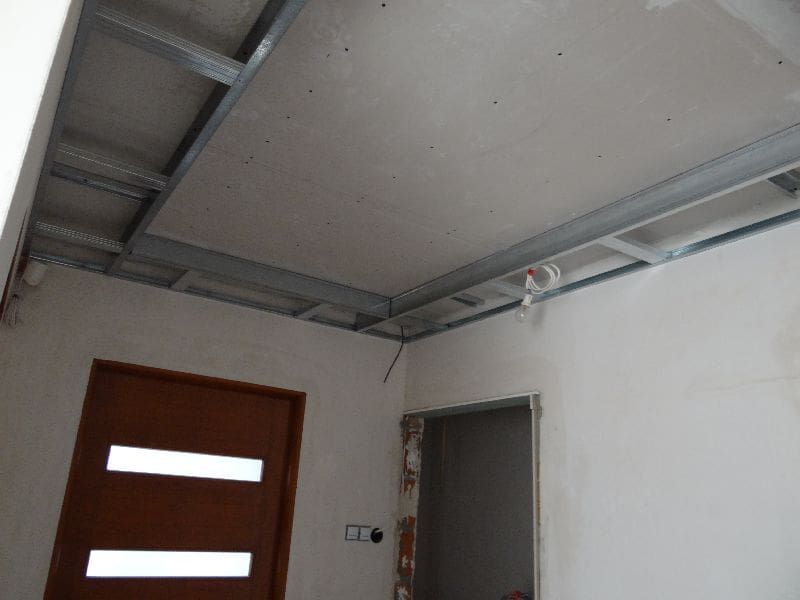

Do budowy tej konstrukcji wykożystałem profil ścienny UW100 który obniżył mi poziom drugiej warstwy sufitu o 10 cm. Ściankę profilu przykręcałem wkrętami do płyty sufitu, starając się trafić w profil poprzeczny cd zabudowy sufitu. W przypadku gdzie nie było możliwości przykręcenia profilu uw do profili sufitu stosowałem kołki driva do płyt kartonowo-gipsowych.

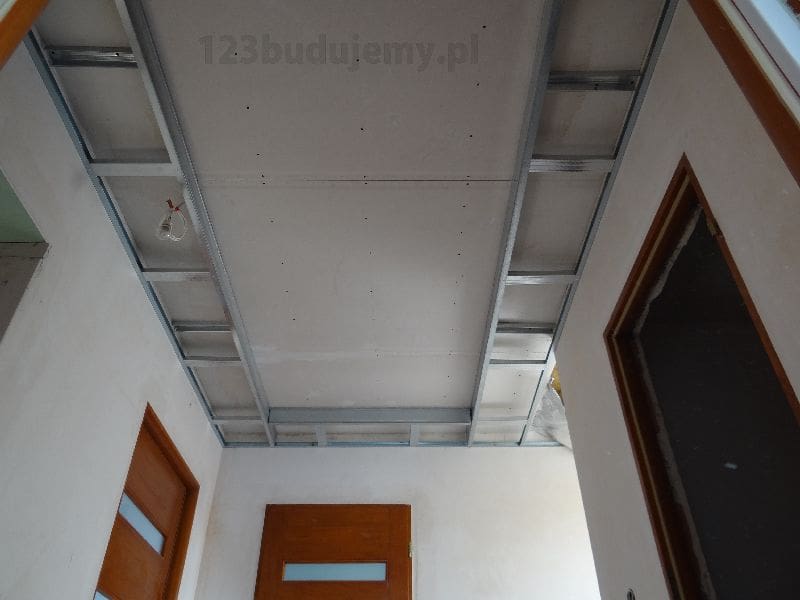

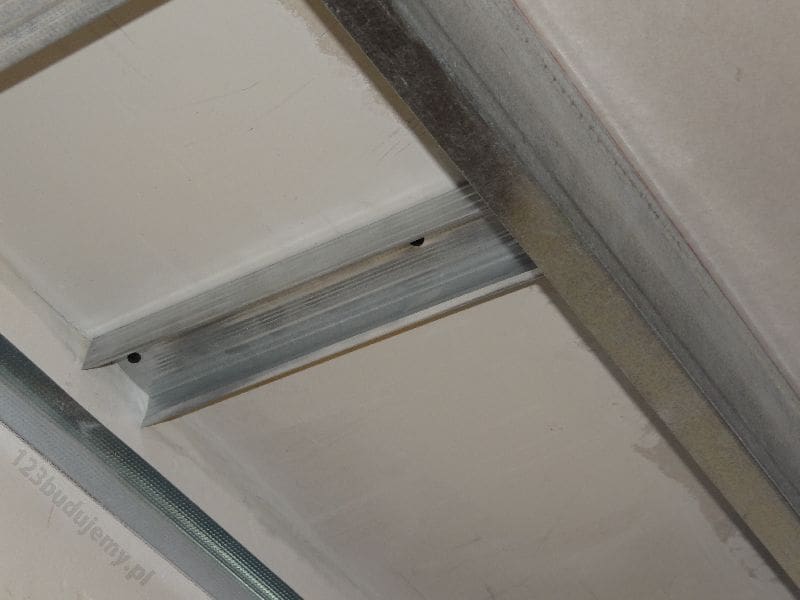

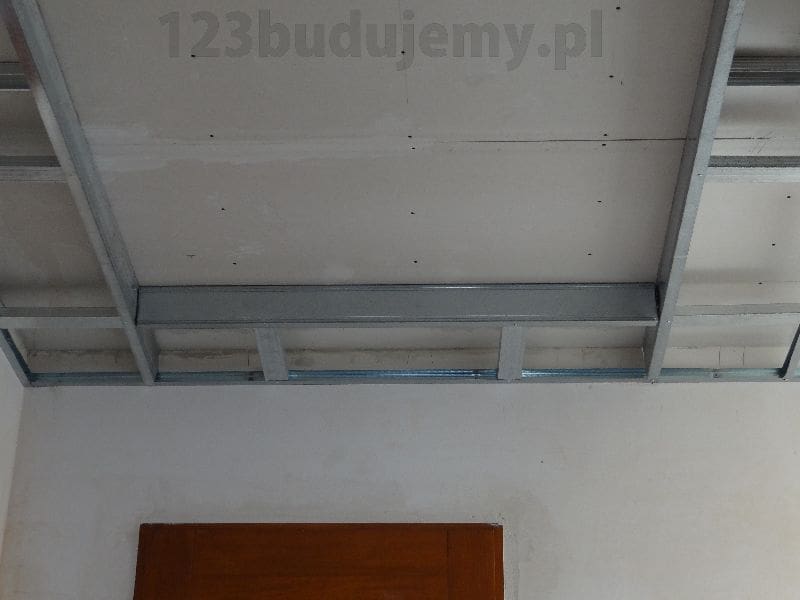

Następnie do ściany na wysokości 10cm od sufitu przykręciłem profil ścienny UD30. Profile poprzeczne cd wsadzałem w profil ścienny UD, a do ścianki profilu pionowego UW nitowalem dbając o zachowanie pionów, poziomów i kontu 90 stopni.
 |  |  |
 |  |  |
Płyta kartonowo-gipsowa, spoinowanie połączeń

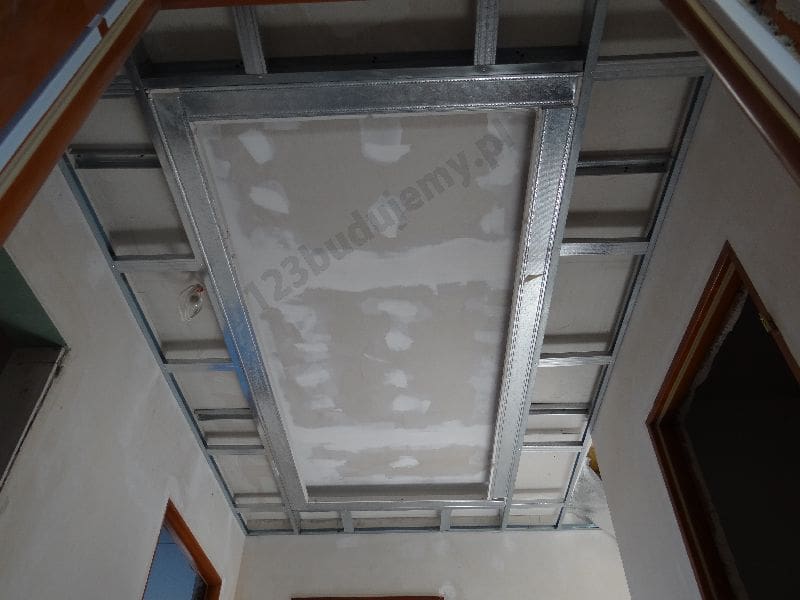

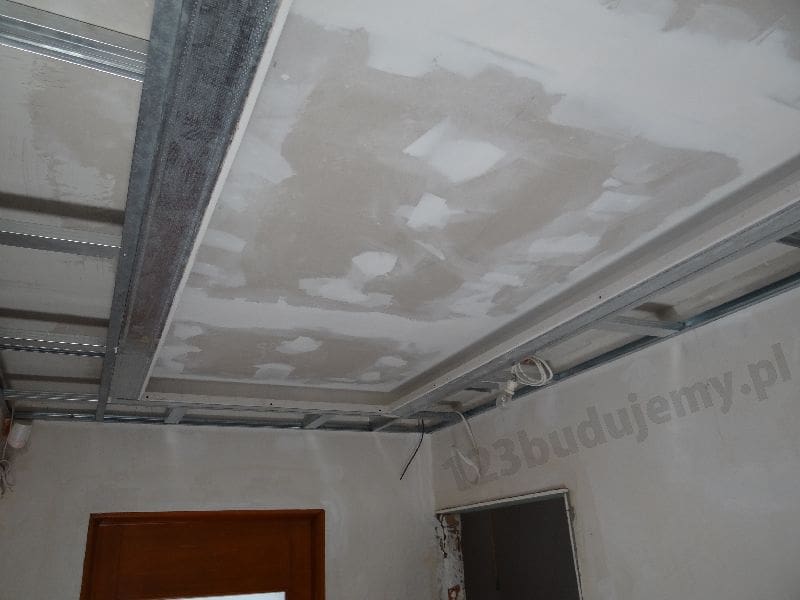

W kolejnym etapie przykręciłem pas płyty kg do ścianki profilu UW100, by wygodnie wykończyć połączenie płyta sufit, wtopiłem w gips narożnik z taśmy papierowej, wszystkie połączenia wygładziłem i wyszlifowałem na gotowo.
 |  |  |
Montaż poziomego profilu UW100 tworzącego wnękę na taśmę led
Przyszedł czas na zamontowanie poziomego profilu uw tworzącego 10cm wnękę na przyklejenie podświetlenia led. Krawędź profilu wsunąłem pomiędzy pionową ściankę z płyty (pod płytę) a profil pionowy UW100. kilkadziesiąt cm zanitowałem profile nitując nit od środkowej części konstrukcji.
|  | |
Przykręcanie płyt kartonowo-gipsowych, spoinowanie połączeń

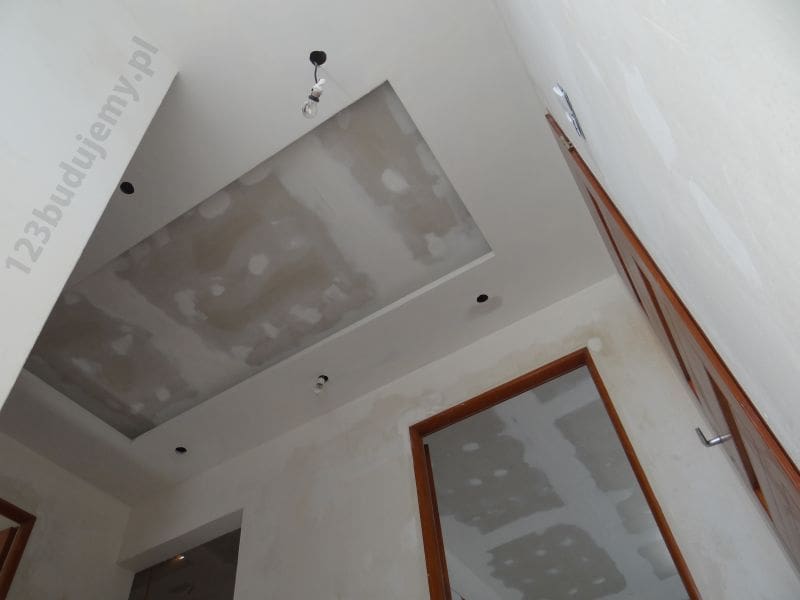

Ostatni etap to przykręcenie płyt do wykonanego stelaża, spoinowanie, połączeń, wtopienie narożników i półnarożników aluminiowych do suchej zabudowy. We wszystkie połączenia ściana,sufit,konstrukcja wtapiałem w gips narożnikową taśmą papierową.
Podczas tego etapu dobrze jest też wykonać całą instalacje elektryczną, oraz wywiercić otwory na oczka halogenowe oświetlenia górnego sufitu.
 |  |  |
 |  |  |
Więcej zdjęć w galerii maj 2012
17.12.2012 Aktualizacja, zamieszczenie wymiarów na prośbę w komenatrzach
Aktualizacja 22-02-2013 Efekt końcowy możecie zobaczyć we wpisie „Taśma LED ozdobny sufit podwieszany na przedpokoju” i w moim Filmie:
Ciekawy artykuł o tym, jak krok po kroku zamontować sufit z płyt gk znajdziecie TUTAJ.
też chcę zrobić taki dwupoziomowy sufit. Jak będziesz miał już pomalowany i z taśmami led to poproszę o udostępnienie.
No fajnie ci to wyszlo. Robilem taki ale nie wyszlo mi to tak fajnie jak tobie
Zastanawiam się nad takim sufitem do mojego biura. Lubię oświetlenie LED. Sufity te bardzo ładnie się prezentują. Dzięki za rzetelny tekst.
fajnie ale warto taśme wsadzić w profil led – hXXp://www.topmet.pl/Sklep/1398_1194_wg-zastosowania/7875_profile.aspx
Witam bardzo ładnie to wyszło a mógłbyś podać wymiary tak jak zrobiłeś w tym temacie hXXp://123budujemy.pl/konstrukcje-z-regipsu-w-lazience-gzyms-z-oswietleniem/
Proszę bardzo, na niebiesko zaznaczyłem użyte profile
Dzięki za odpowiedź czyli opuściłeś tylko 10 cm a na dole w holu i kuchni chyba jest więcej opuszczone
Tak dokładnie na dole jest więcej, bo stosowałem inny rodzaj konstrukcji. Na górze postawiłem na szybkość wykonania i użyłem profili UW100 przykręcając je bokiem do sufitu.
A który sposób jest lepszy i efektowniej wygląda.Jak można by było jeszcze prosić o wymiary sufity na dole to był bym wdzięczny
Mam pytanie odnośnie konstrukcji , czy należy najpierw wykonać pierwszy poziom i na niego nadbudować drugi czy można zrobić konstrukcję dwupoziomową i dopiero ją obłożyć płytami.
Pozdrawiam
Pierwszy poziom to sufit właściwy, który miałem już wykonany wcześniej, do niego przykręciłem konstrukcję drugiego poziomu, wszystko ładnie widać na zdjęciach.
Jesteś WIELKI! Dziękuję za poradnik, spróbuje coś takiego u siebie zorganizować 🙂
Jakbys miał ochotę to porób zdjęcia swojej konstrukcji krok po kroku i podeślij z opisem czynności, efekt końcowy etc, chętnie zamieszczę na blogu. Na pewno komuś się przyda. Albo wrzuć na hXXp://fotobudowa.pl
witaj, mam pytanko odnosnie tego nadłozenia na rantach sufitu, tam gdzie jest schowana i zamieszczona tasma led. Jak to robisz ten rant? nadkładasz profil?
To jest profil w tym przypadku UW 100, dokręconym bokiem do całej konstrukcji, na spód idzie cała płyta usztywniając konstrukcję, a „rant” bok profilu jest przykręcony pasek z płyty kg.
Witam a jakimi srubami pan przykręcał do pierwszego poziomu wiem ze kołkami driva ale tam gdzie był profil to zwykłym czarnym?
witaj,mam pytanie odnosnie tasmy led i halogenow. ta twoja taśma ma tylko jeden kolor,czy masz na pilota ,ze zmieniasz kolory,i czy te tasmy sa juz z prztwornicami z 220v na 12v(jakie najlepiej kupic i gdzie-jesli mozesz polecić),a halogeny to diodowe na 220v czy jakie.pozdrawiam
w tym przypadku tasma jest jednej barwy, jak chcesz kolory musisz zakupić taśme RGB i sterownik do kolorów, do tasmy musisz miec zasilacz. Halogeny led gu 10 na 230v
hej,to czyli ta taśma jest na 12v czy 24v skoro mowisz że trzeba zaśilacz,a mogłbys doradzić jakiś dobrą i sprawdzoną firme czy sklep internetowy z tymi taśmami i halogenami
ja stosuje taśmę 12v, wszystkie swoje taśmy kupowałem na aukcjach, wszystkie pochodzą z chin, puki co nie mam powodu do narzekania, są też droższe opcje również produkcji chińskiej, ale markowane przez polskie/ europejskie firmy, a wsumie płacisz za marke bo to pewnie i tak z jednej fabryki 🙂
hej ,jaka ty masz dluga tasme rgb,ja potrzebuje 16m
Krążki taśmy led mają 5m, musisz zlutować lub użyć tzw. szybkozłączek do taśmy led
wszedzie gdzie patrze maja poee 5m,mozesz mi podac,adres sklepu tam gdzie ty kupowales
własnie zamówiłem w chinach za dobre pieniądze, no ale trzeba poczekać na przesyłkę zwykle ponad 2 tyg. do miesiąca.
Ja zakupiłem tu :
hXXp://www.ebay.ca/itm/Waterproof-5M-3528-LED-Strip-White-6Color-300LEDs-5M-12V-IP44-Dimmer-DC-Wire-/400536922878?ssPageName=ADME:L:OC:PL:3160
W polsce kupowałem w kwazar-lighting pl
ok,dzieki-sprawdze to
a jaki uzyles kolor swiatla tych twoich halogenow
halogeny to led gu10 na 230v-tak?
tak
hej,jaki uzyles kolor swiatla halogenow led,i ile jeden halogen ma miec watt
230v kolor biały ciepły diody smd 5050 moc 4,5 W
Ciekawy jestem, ile Was w sumie kosztował cały ten sufit i ile więcej musieliście zapłacić względem standardowego, płaskiego, niepodwieszanego sufitu? Czy są to duże wydatki?
No fajnie wygląda. Można od razu doprowadzić tam kanały wentylacyjne lub klimatyzacyjne i będzie ukryte chłodzenie całkowicie, np. dzięki klimatyzatorom kanałowym 🙂
Świetnie to wygląda. Zastanawiam się nad montażem tego typu rozwiązania w pokoju dziennym. Tylko pytanie, czy moc diod led będzie wystarczająca do oświetlenia większego pokoju i czy w dłuższej perspektywie nie będzie męcząca dla oczu ?
Jaką zastosował by Pan odległość wnęki z taśmą led od ściany, na suficie o wymiarach 1,90 x 2,10? Czy taki sufit nadaje się do łazienki?
Pozdrawiam.
Witam,
w jaki sposób profil uw100 tworzący półkę został wsunięty pomiędzy płytę a profil pionowe, pionowe paski są przykręcone wkrętami, dlatego nie za bardzo rozumiem jak należy wsunąć tam profil 100 ?
Jest na tyle miejsce pomiędzy profilami a pionowym paskiem z płyty kg, że spokojnie można wsunąć ściankę ściankę profilu, wkręty nie przeszkadzają bo są wyżej.
Witam.Mam pytanie o przestrzeń miedzy sufitem a półką.Skoro obniżyłeś o 10 cm i po boku dodałeś profil ud10 i obrobiles regipsem to ile szpary zostalo
jestem w wwie – kto moze mi zrobic taki fajny przedpokoj 6m2? dzieki
Bardzo fajny pomysł i jak widzę po zdjęciach łatwy do samodzielnego wykonania, dzięki za tą instrukcje
Chcemy z mężem zrobić podobny sufit w salonie/pokoju gościnnym 17 m2, jednak mamy już położoną gładź. Czy konieczne jest mocowanie pierwszej warstwy? Czy można zrobić taki sufit na tym ”starym ( nie mamy ani na ścianach ani na suficie płyt gk).
pewnie że można zrobić na „starym” z gładzią
Witam,
Jakiej wysokości jest zastosowany profil CW100? Jakiej wysokości jest niska pionowa ścianka na rancie obniżonego sufitu ?
MARCIN
Ten profil UW100 jakim cudem przywierciles bokiem do sufitu ? rozumiem ze nawiercales pierw sufit bez profilu, potem profil osobno i dopiero osadzales ? 10cm poruszania sie przy wbijaniu chociazby kolkow samomocujacych to dosc nielada wyczyn
no chyba ze przewiercales profil przy suficie pod katem a ktos ci calosc trzymal ?
Pytam bo sam chce to samo zrobic u siebie, a dwie sciany mam gk po bokach wiec sufit musi byc tym elementem na czym bedzie sie calosc opierala najmocniej 😉
Nie ma problemu z tym przykręceniem profilu uw100, na początku nawierciłem otwory w ściance profilu od zewnętrznej strony, a potem wkrętarką z przedłużką bita (lub długi bit do wkrętarki) przykręcałem wkrętami do sufitu w miejscu gdzie jest profil.
Można spokojnie też do płyty ale trzeba zastosować kołki do pustych przestrzeni lub ślimakowe.
Kołek ślimakowy do płyt kg
a potem wkręt do drewna
Marcin
Ok kolek slimakowy, rozumiem ze nim UD30 do gk sciany moge uzyc
ale do czego mam uzyc „a potem wkret do drewna” ? 😀
Chodziło mi o to że wkrętem do drewna przykręcasz profil do wkręconego ślimakowego kołka którego wkręciłeś wcześniej do płyty KG.
Dlaczego do drewna ? bo ma większy i gwint będzie lepiej trzymało,
a powiedz mi jeszcze jedna rzecz, jak sprawdzalem w sklepie profile UW100 to zauwazylem ze np w OBI po bokach maja tylko 25mm, boje sie ze cala polka z tasma led i jeszcze doczepiona plyta moze sie nie utrzymac na 25mm boku, nawet jak zrobie tak jak ty ze ulokuje na zakladka bok pomiedzy profil uw100 a gk
a druga rzecz zauwazylem ze Twoja wysokosc polki na rozrysowaniu to 5cm, tyle mial Twoj uw100 z boku ?
Profil UW100 powinien mieć bodajże 4cm ścianki, przynajmniej ja taki miałem
Witam,taśme led w ktorym etapie mątowaleś?
na samym końcu po malowaniu. o dziwo dwustronna taśma 3m zastosowana do taśmy led trzyma do dziś.
Profil UW100 Ja miałem bez tych przetłoczeń, ale wysokość ścianki 4cm
obi leroy castorama sprawdzilem online i wszystkie maja ten sam uw100 bud matu ktory ma scianke 28 mm. Myslisz ze 28 mm przykrecone do bocznego uw100 utrzyma bez wyginania ta kieszen na tasme led ? generalnie to widzialem uw75 z takim bocznym jak Ty podales, no ale w 75 boje sie ze pozniej zasilacza nie upcham tak jak ty :/
Może znajdziesz w okolicy jakiś skład budowlany z profilami UW100 🙂 chyba że czasy się zmieniły i teraz takie robią
Marcin mam pytanie, jak mocowales UW100 do sufitu, to jak to robiles po kolei, nawiercales sufit, pozniej osadzales kolki i pozniej wkrecales jakos pod skosem wkrety, czy nawiercales profile zeby zmiescic wyprostowany przedluzony bit do kretarki ? Teoretycznie chyba najlepiej nawiercic ulokowac kolki, nawiercic jedna scianke mniejsza tego profila zeby bit wchodzil i przebijac druga wkretem, albo minimalnie nawiercic mniejszym wiertlem ?
Mam nadzieje ze wiesz o co mi chodzi, pierwszy raz bede z czyms takim dzialal na suficie stad dosc duzo pytan … 😉
fajnie wygląda, ale ja nie lubię we własnych wnętrzach stylu nowoczesnego, zdecydowanie wolę żyrandole i kinkiety, tak już mam;) my dopiero z meżem na etapie budowy, wyliczania ilości materiałów niezbędnych nam do wylania schodów, na stropy itd…polecono nam firmę, poza tym ze nie znam sie na jakości materiałów budowlanych, tym bardziej samego betonu to wiem ze strona którą mają i informacje tam zawarte sa bardzo pomocne takim laikom jak my z meżem przy budowie domu pierwszy raz w zyciu betonnadom.pl/zanim-kupisz/kalkulator-objetosci-betonu-betonu-fundament-strop-schody. Znalazłam tu wszelkie informacje, o rodzajach, zastsosowaniu, poradach…naprawdę super sprawa. oświetlenie fajne, ale ja będę miała zyrandole i kinkiety;)
Witam.
Mam pytanie co do profila Uw100, który przymocowany jest miedzy płytą gk a profilem uw100 zamocowanym do sufitu. Jak go tam mocowałeś, żeby nie przebić się przez wygładzoną już pionową ściankę?
