Jest to już ostatni etap reportażu z mojej zabudowy telewizora w sypialni na poddaszu.
W konstrukcji zamontowałem taśmę led ze sterownikiem radiowym na pilota pełniącym funkcje włącznika on/off oraz ściemniacza mocy światła podświetlenia.
Zabudowa telewizora – Poprzednie etapy przedstawiałem cyklicznie we wpisach
[starlist]
- Rozpocząłem od poszukiwania inspiracji mojej zabudowy – wpis z 20 lutego 2012
- Pierwszy etap realizacji mojej zabudowy -budowa konstrukcji – we wpisie z dnia 2 maja 2012
- Drugi etap to malowanie konstrukcji – we wpisie z dnia 5 grudnia 2012
- Trzeci etap wieszanie uchwytu telewizora – wpis z dnia 20 grudnia 2012
[/starlist]
W końcu zabudowa doczekała się montażu podświetlenia taśmy led. Poniżej przedstawię Wam galerię zdjęć gotowej konstrukcji.

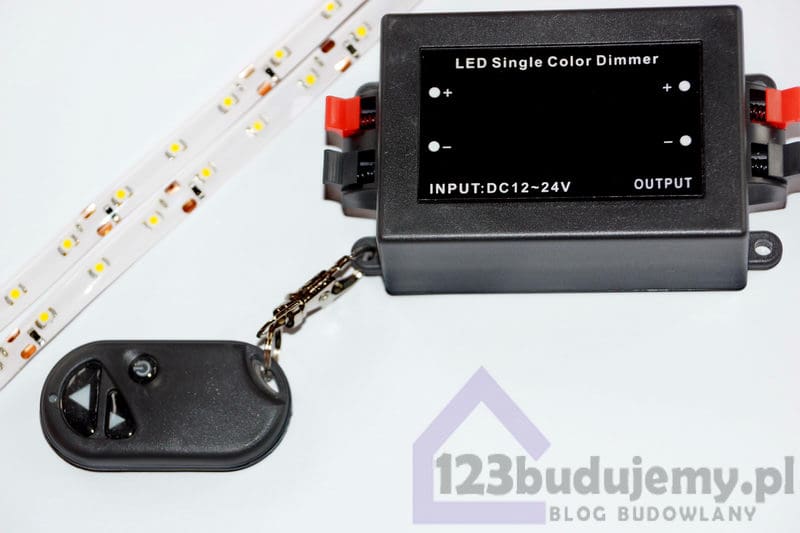

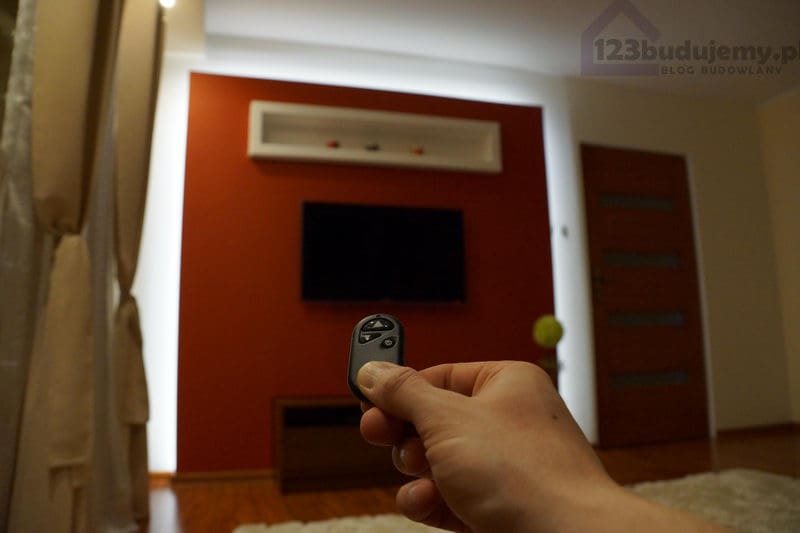

Do podświetlenia mojej zabudowy telewizora użyłem około 7 metrów taśmy led smd 3528 60 diód na metrze, kolor ciepły biały. Światło sterowane jest za pomocą radiowego pilota, za pomocą którego można płynnie ściemnić lub rozjaśnić światło, oraz je włączyć lub wyłączyć.
 |
 |
 |

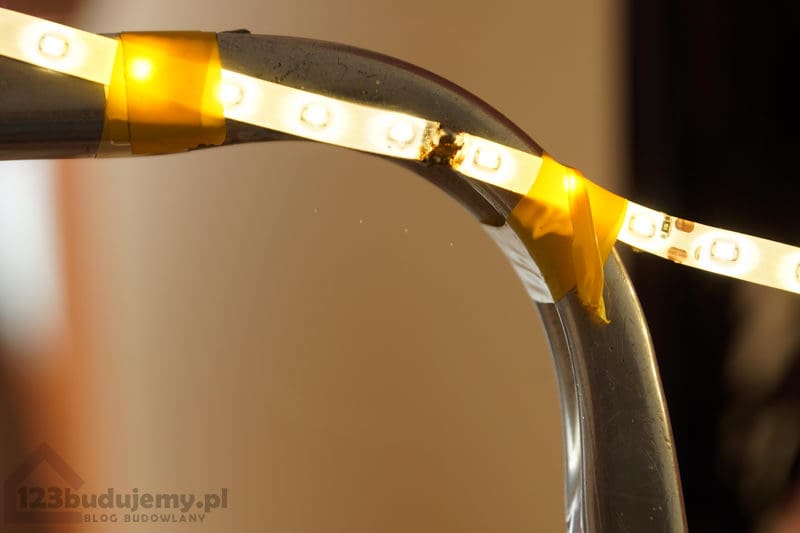

Na środkowym zdjęciu widać miejsce lutowania dwóch odcinków taśmy led, niestety nie zakupiłem tzw. szybkozłączki do taśm led, i musiałem sobie zlutować. Miejsce lutowania zalałem klejem na gorąco tzw. glueganem dla wzmocnienia miejsca połączenia.

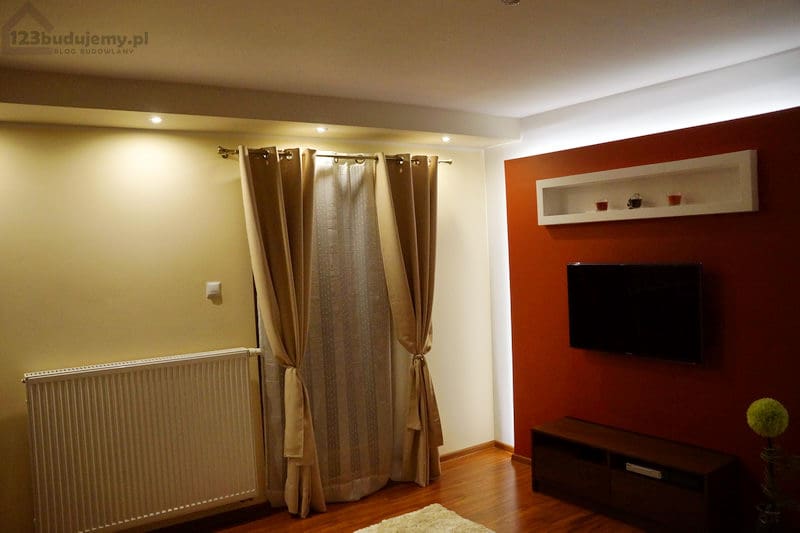

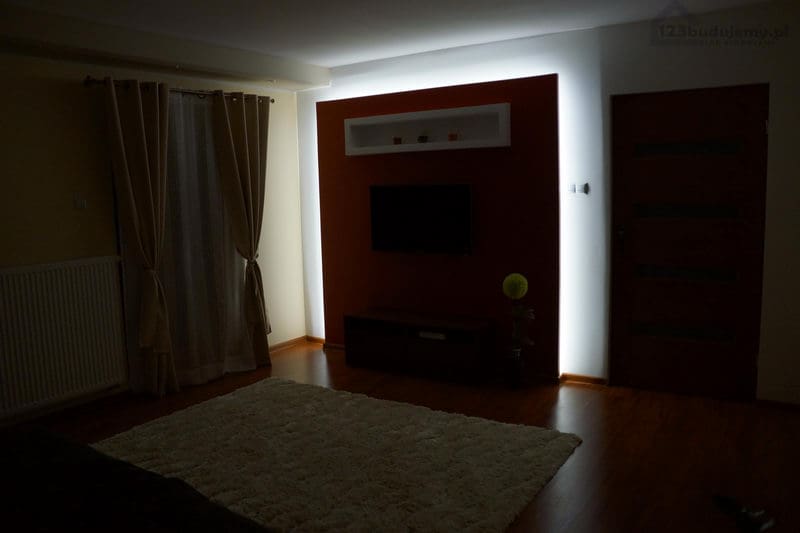

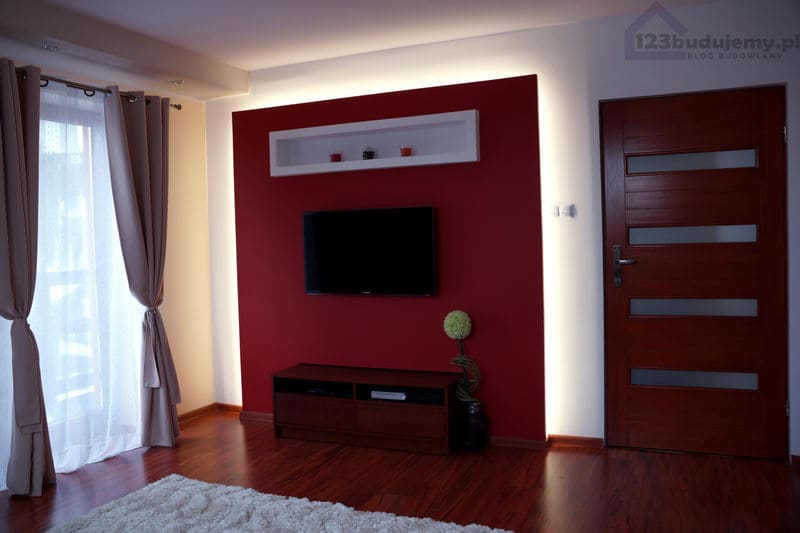

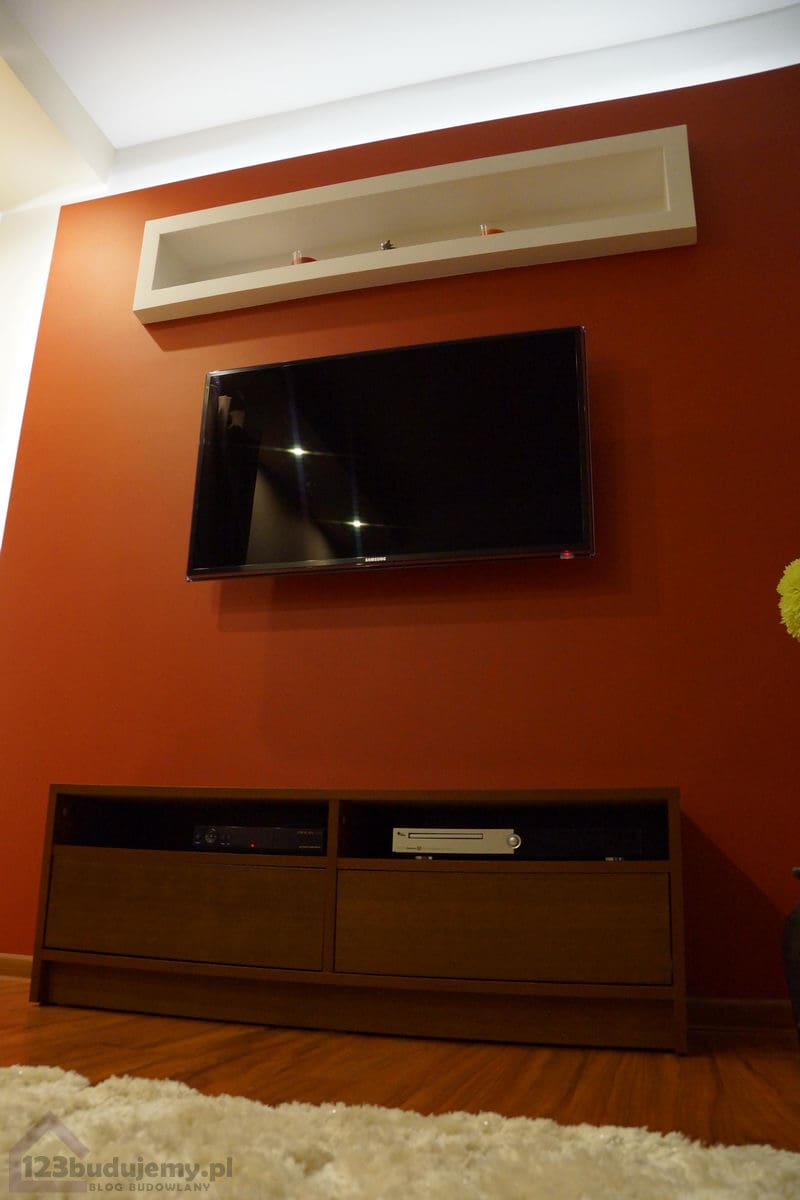

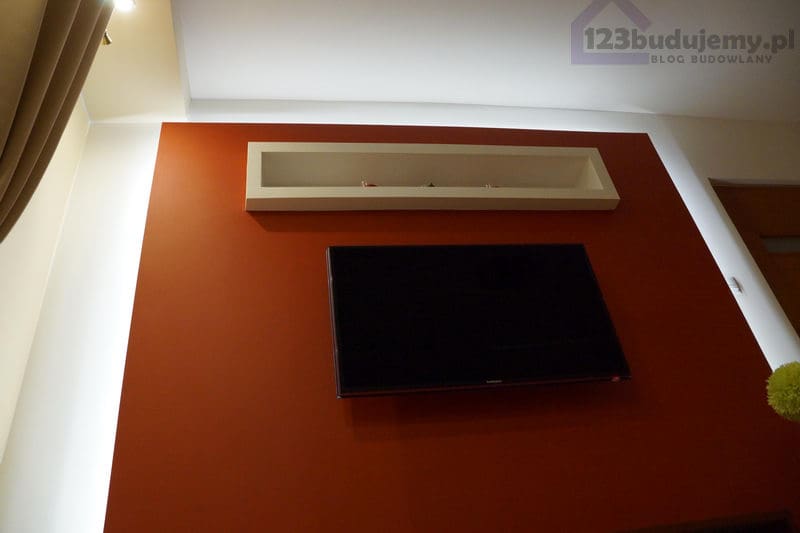

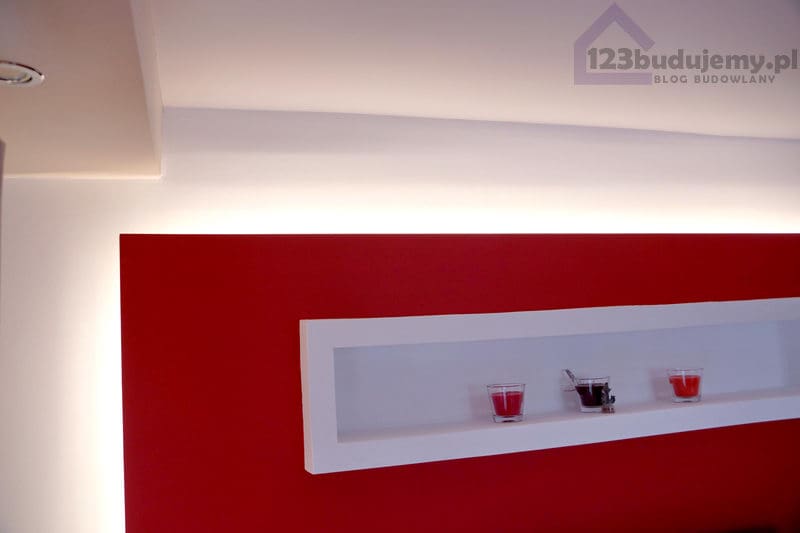

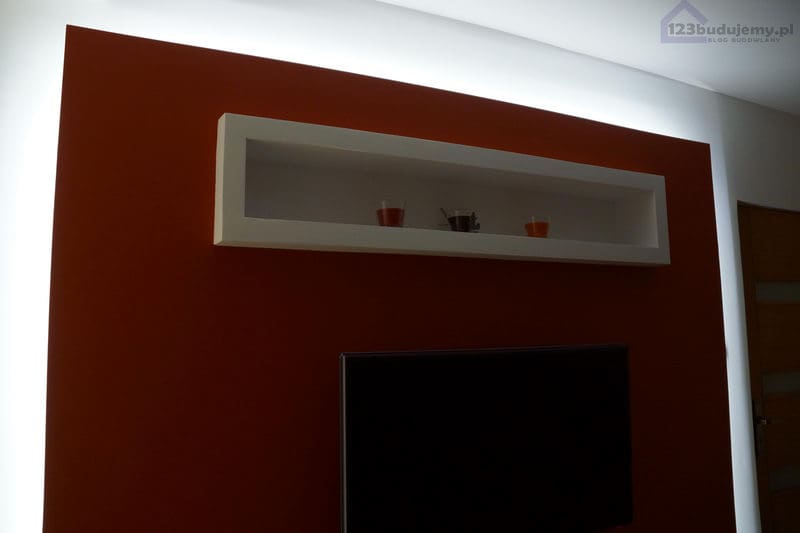

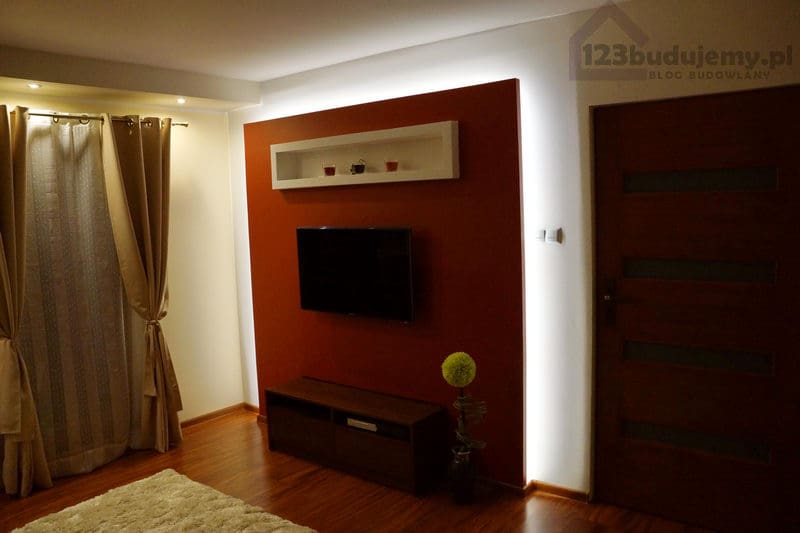

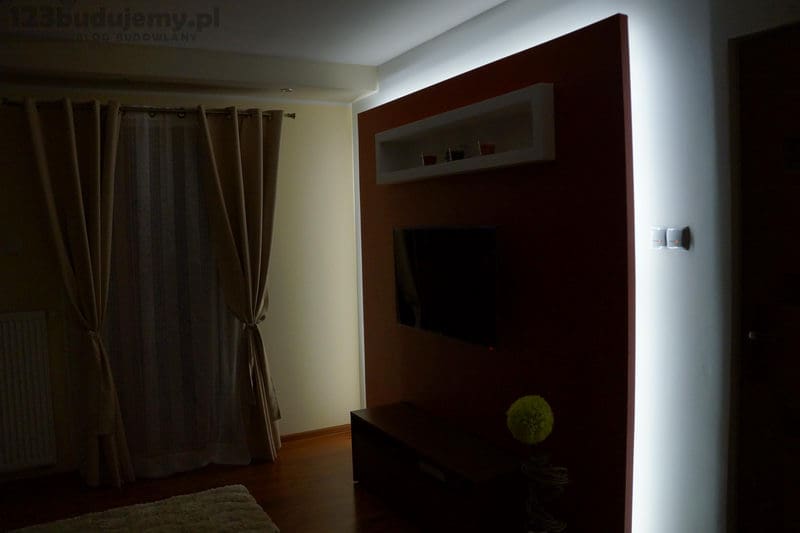

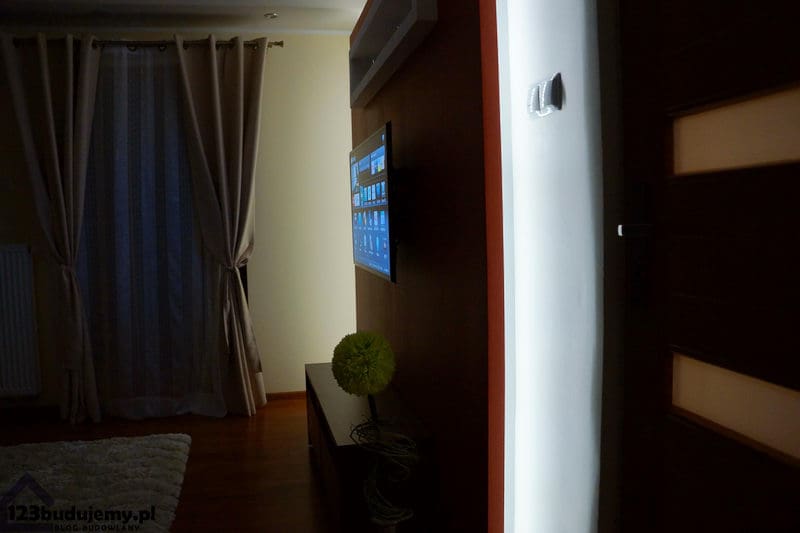

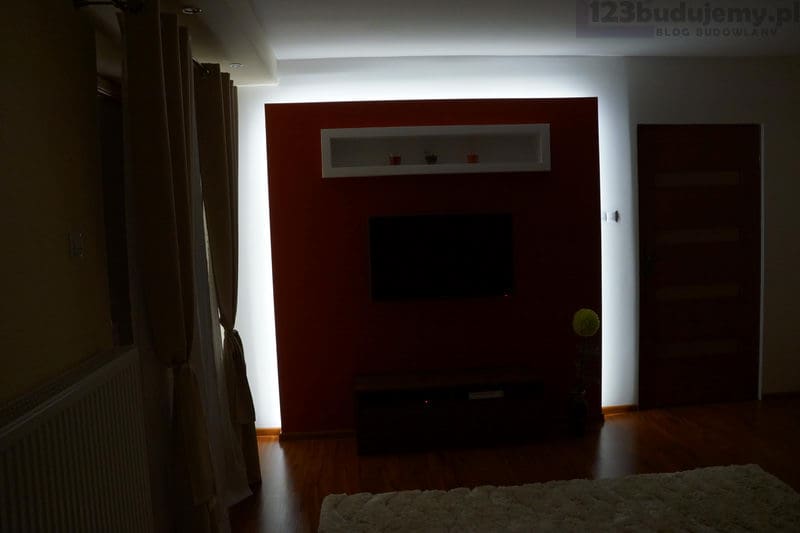

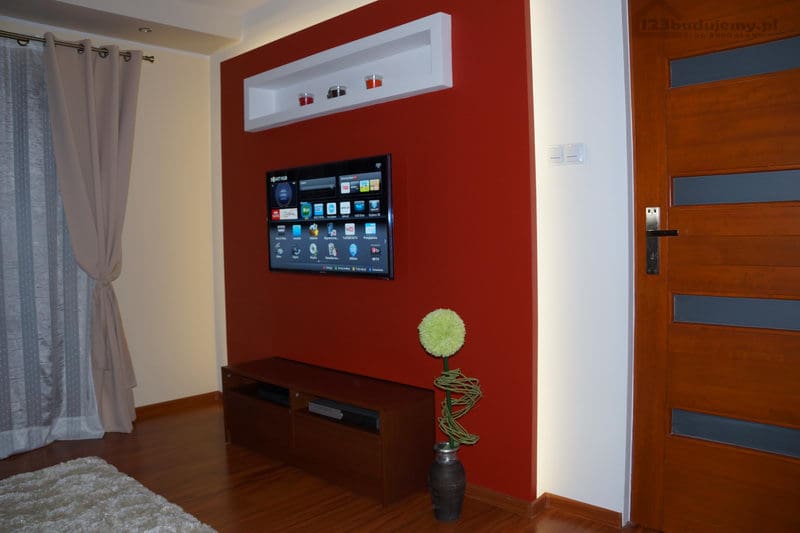

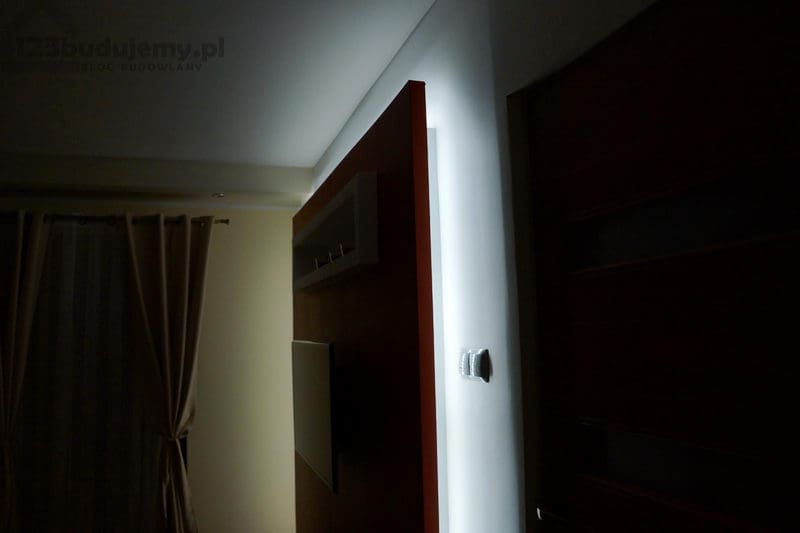

A oto efekt końcowy…
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

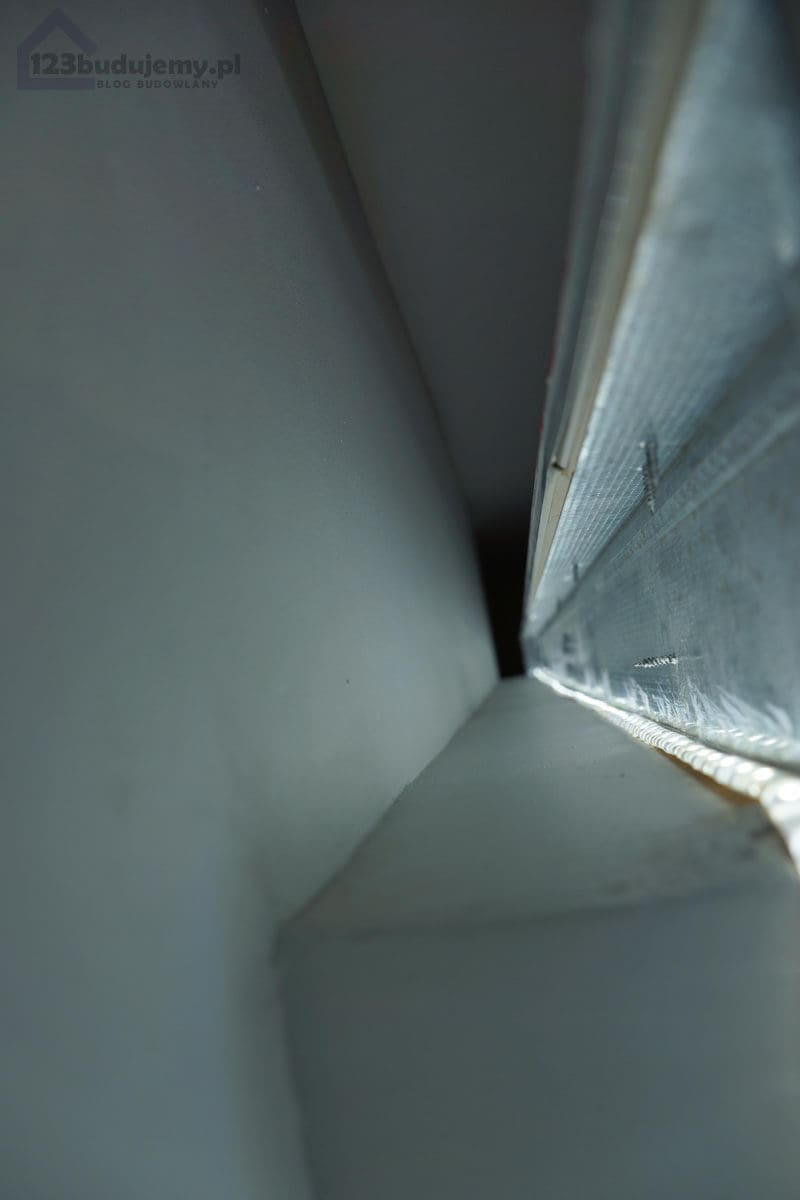

Miejsce przyklejenia taśmy led

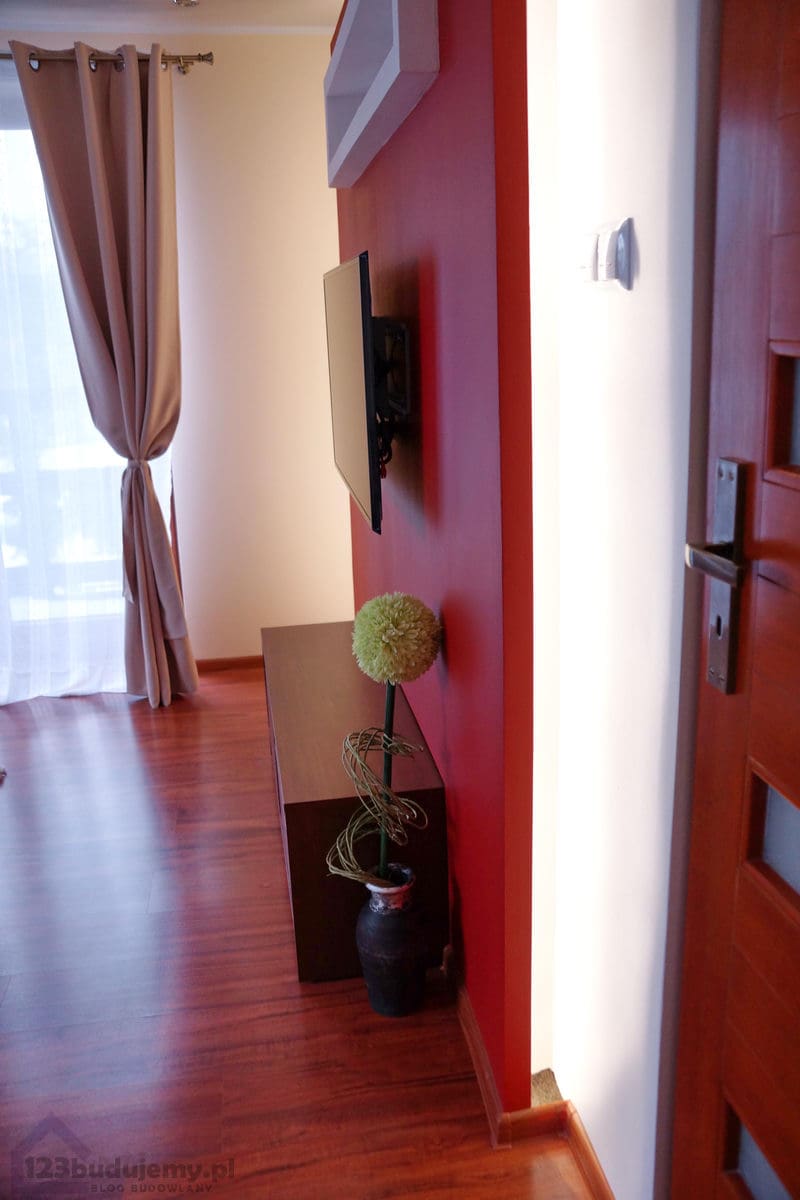

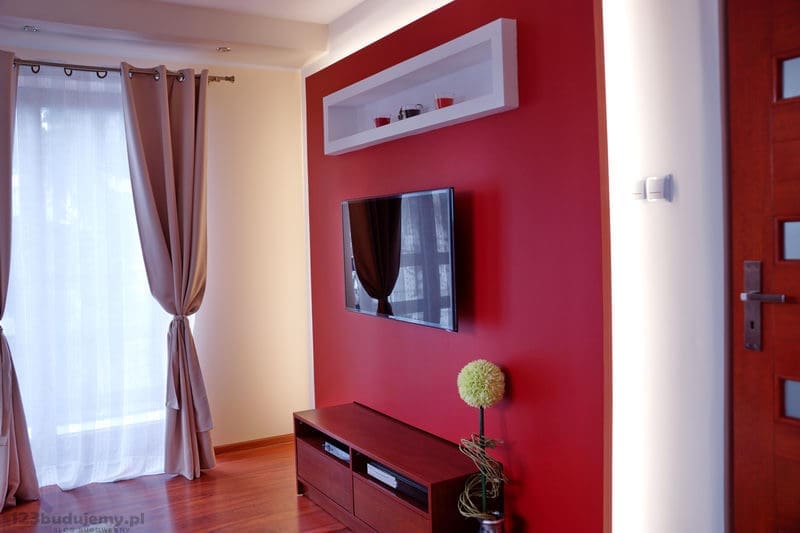

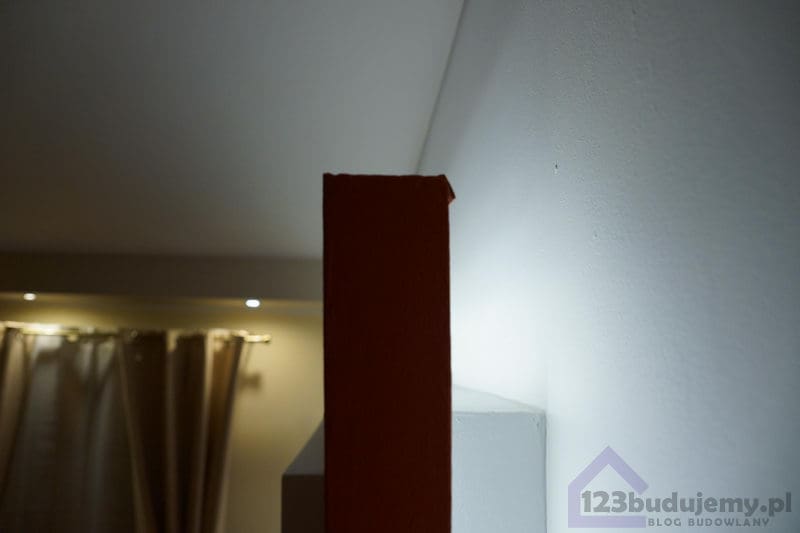

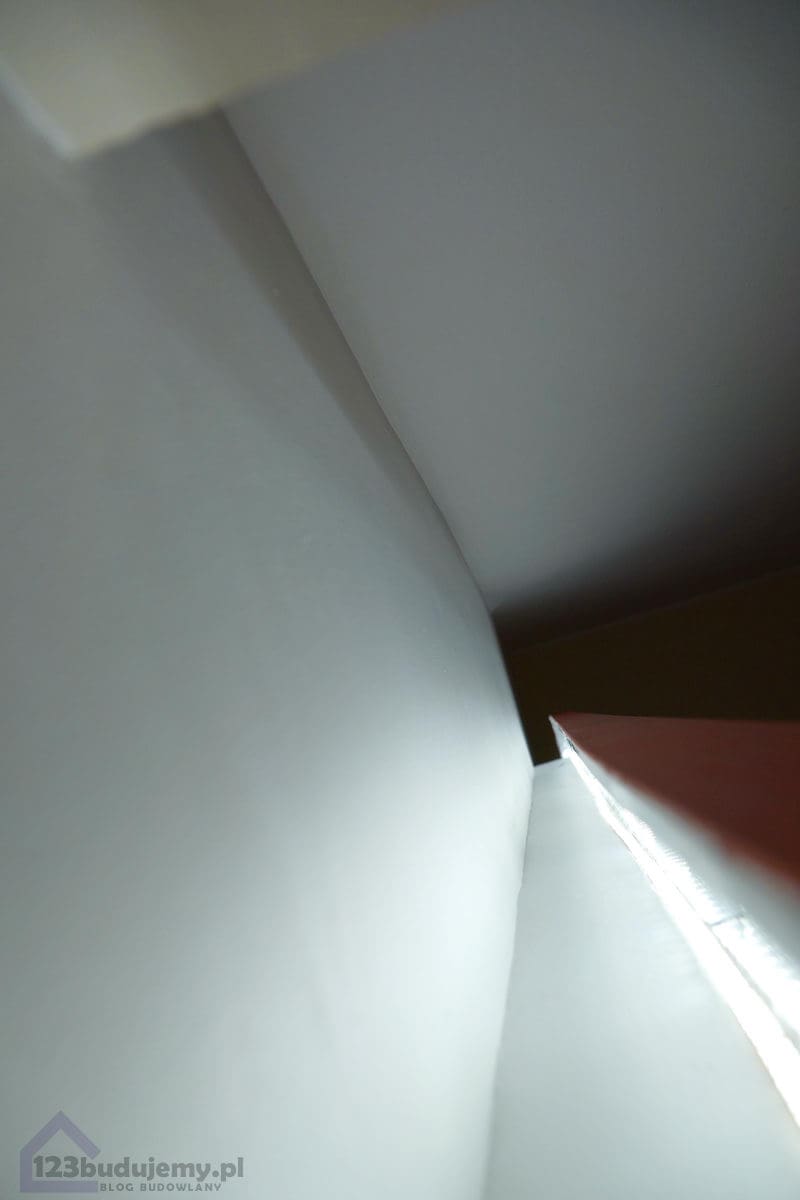

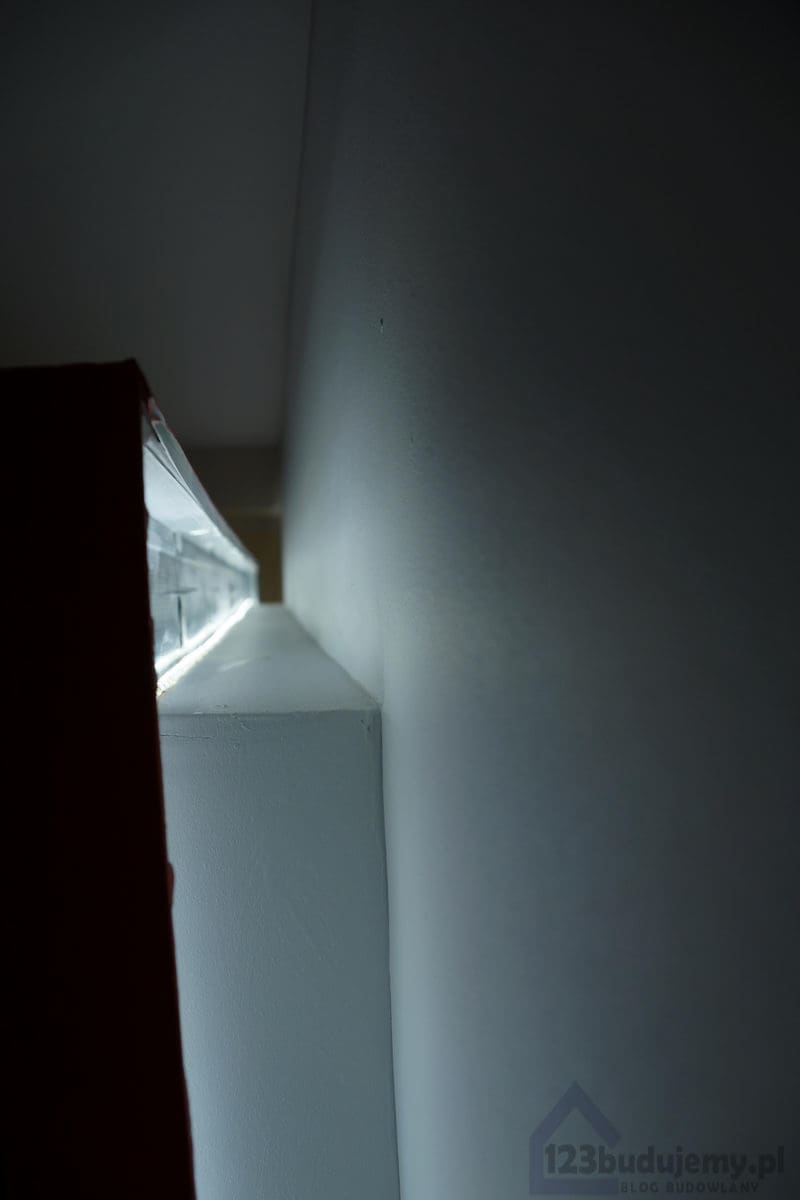

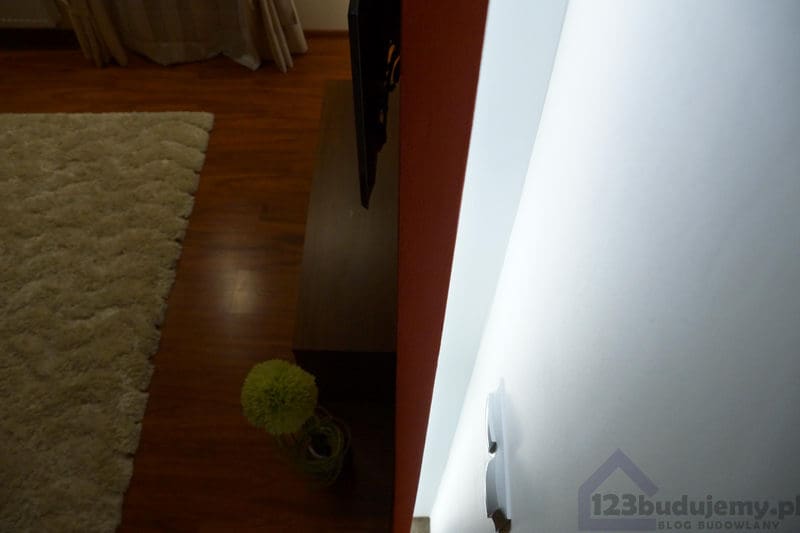

Na poniższych trzech zdjęciach widać miejsce przyklejenia taśmy led do konstrukcji, miejsce to nie jest do końca idealne, gdyż przy najmocniejszym natężeniu światła na ścianie widać wyraźny cień rzucany przez ściankę boczną profilu który wyraźnie wskazuje odcięcie światła na ścianie. Nie zmieniałam już tego miejsca, gdyż rzadko używam tego oświetlenia w najmocniejszym natężeniu, lubimy z żoną delikatną poświatę na ścianie, podświetlenie w 70% mocy światła taj taśmy led. W innych moich konstrukcjach z podświetleniem led, taśmę przyklejałem na ściance profilu. (odwrotnie niż na zdjęciach)
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Kolejne zdjęcia w galeriach następnych miesięcy |
Jakieś pytania ? … zadaj w komentarzach
Super wygląda to podświetlenie ! odmienia pomieszczenie
Bardzo fajnie to wygląda, ciekawie prezentuje się czerwony kolor i dopasowany mebelek.
Bardzo ładny efekt, taśmy LED pozwalają stworzyć niesamowitą atmosferę.
Wspaniały pomysł. Efekt bardzo fajny a nie powinniśmy na tym stracić majątku :) Fajna sprawa.
rewelacyjny efekt. gratulacje.
Właśnie tego szukałem. Bardzo mi się podoba takie podświetlenie. Dzięki za przydatną instrukcję. Zabieram się do pracy ;)
Wygląda naprawdę fajnie, choć ostatnio czytałem o nowej technologii: OLED – ciekawe jakby to mogło w niej wyglądać:D
Bardzo ciekawe i naprawdę praktyczne rozwiązanie. Sama biorę pod uwagę powieszenie tv na ścianie. Teraz przynajmniej wiem w jaki sposób to zrobić aby ciekawie się prezentowało.
A mam pytanie do jakiego zasilacza podłączyłeś ten ściemiacz bezprzewodowy ? Tzn. z jakim zasilaczem do LED ten ściemniacz współpracuje ?

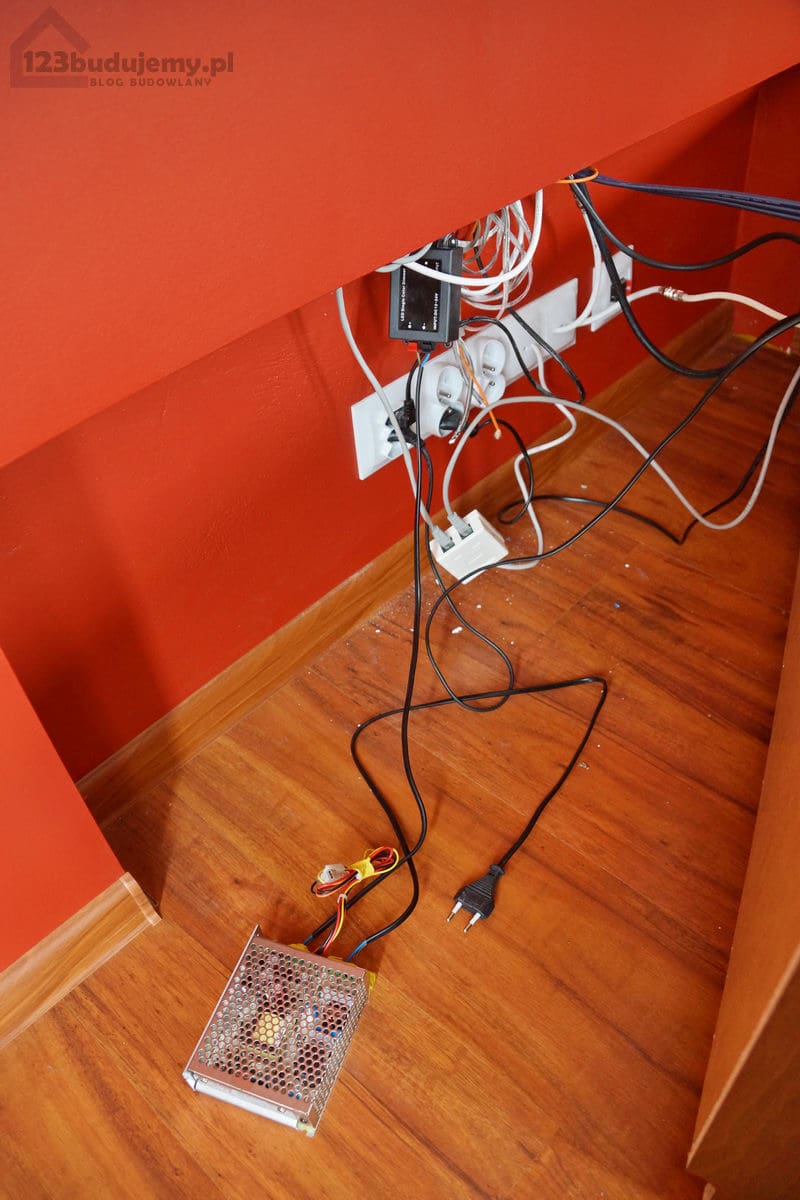

tu akurat zastosowałem duży zasilacz (bo miałem miejsce) zasilacz impulsowy LED firmy Mean Well bodajże 60 W, myślę że ściemniacz nie będzie sprawiał kłopoty z żadnym zasilaczem 12v no chyba że za słabym.
